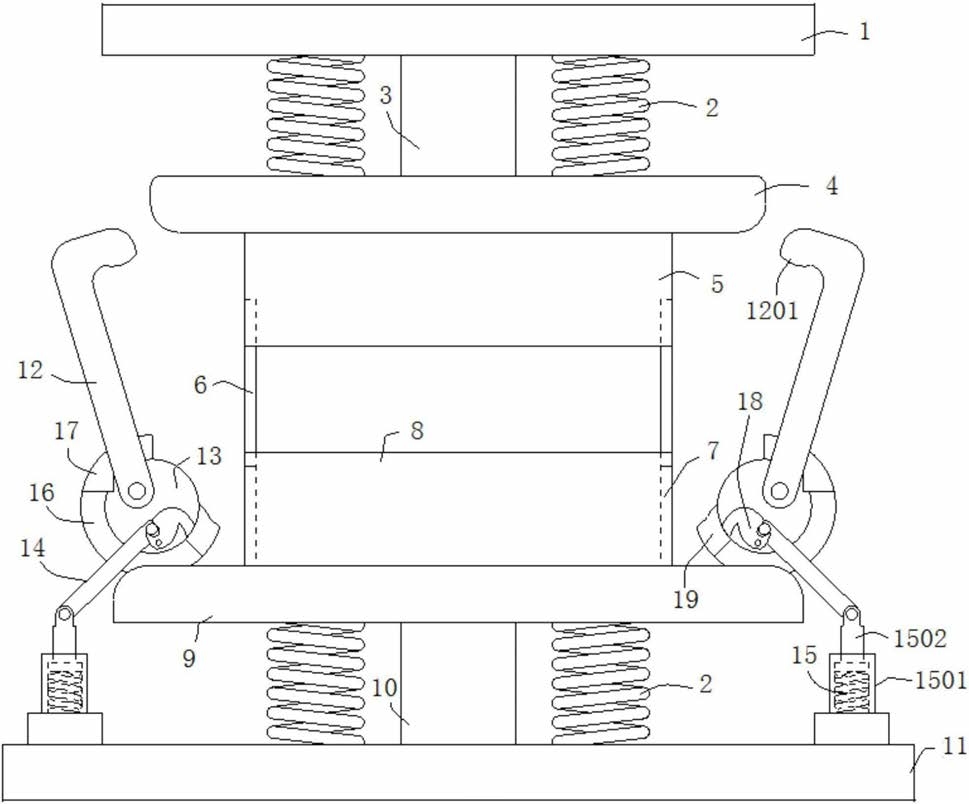

1.一种自动闭塞锻造成形模具，包括刚性模座和浮动凹模，刚性模座包括上模座(1)、上冲头(3)、下模座(11)和下冲头(10)，浮动凹模包括上凹模座(4)、上凹模(5)、下凹模(8)和下凹模座(9)，其特征在于：还包括对称设置在下凹模座(9)两侧的自动锁模装置，上凹模座(4)的上端面两侧对称设置有卡槽(401)，所述自动锁模装置包括摆动锁杆(12)和驱动摆动锁杆(12)摆动的动力机构，摆动锁杆(12)顶部设置有与卡槽(401)配合卡紧的锁头(1201)，上凹模(5)与下凹模(8)合模时，动力机构驱动摆动锁杆(12)向靠近上凹模(5)的方向摆动，直至锁头(1201)嵌入卡槽(401)内部并卡紧，上凹模(5)与下凹模(8)开模时，动力机构驱动摆动锁杆(12)向远离上凹模(5)的方向摆动，直至锁头(1201)脱离卡槽(401)并复位；

所述动力机构包括转动圆盘(13)、驱动连杆(14)及弹性元件(15)，下凹模座(9)上设置有固定座(16)，转动圆盘(13)活动设置于固定座(16)内部，摆动锁杆(12)的尾部与转动圆盘(13)相连，固定座(16)远离下凹模(8)的一侧设置有用于阻挡摆动锁杆(12)的挡块(17)；

驱动连杆(14)一端与转动圆盘(13)相连，另一端通过活动支座(1502)与弹性元件(15)相连，下模座(11)上设置有限位套筒(1501)，所述弹性元件(15)设置于限位套筒(1501)内部，活动支座(1502)的底端限制在限位套筒(1501)内部。

2.根据权利要求1所述的一种自动闭塞锻造成形模具，其特征在于：所述上凹模(5)的两侧对称设置有导向杆(6)，下凹模(8)的两侧对应设置有与导向杆(6)相配合的导向槽(7)，导向杆(6)和导向槽(7)的长度均大于上凹模(5)与下凹模(8)的最大开口度。

3.根据权利要求1所述的一种自动闭塞锻造成形模具，其特征在于：所述锁头(1201)与摆动锁杆(12)呈L形分布，且锁头(1201)向下延伸有用于卡紧卡槽(401)的凸起。

4.根据权利要求1所述的一种自动闭塞锻造成形模具，其特征在于：所述固定座(16)为与转动圆盘(13)同心的圆环，转动圆盘(13)嵌设于该圆环内并能够绕圆心转动，固定座(16)轴向的两端设置有限位片，该限位片向靠近转动圆盘(13)的方向延伸。

5.根据权利要求1所述的一种自动闭塞锻造成形模具，其特征在于：所述摆动锁杆(12)的尾部设置有第一连接轴(1202)，该第一连接轴(1202)与转动圆盘(13)相连，摆动锁杆(12)能够绕第一连接轴(1202)转动。

6.根据权利要求1所述的一种自动闭塞锻造成形模具，其特征在于：所述驱动连杆(14)与转动圆盘(13)相连的一端设置有第二连接轴(1401)，转动圆盘(13)上开设有弧形滑槽(1301)，所述第二连接轴(1401)嵌设于弧形滑槽(1301)内，并能够在该弧形滑槽(1301)内滑动；

所述第二连接轴(1401)上设置有锁钩(18)，固定座(16)靠近下凹模(8)的一侧设置有与锁钩(18)相配合卡紧的锁块(19)。

7.根据权利要求6所述的一种自动闭塞锻造成形模具，其特征在于：所述锁钩(18)靠近第二连接轴(1401)的一端开设有紧固卡槽(1802)，第二连接轴(1401)卡设于该紧固卡槽(1802)内，锁钩(18)远离第二连接轴(1401)的一端设置有向外突出的弧形锁紧段(1803)，锁块(19)的顶端为与该锁紧段(1803)相配合的锁紧弧面(1901)。

8.根据权利要求6所述的一种自动闭塞锻造成形模具，其特征在于：所述锁钩(18)通过第三连接轴(1801)与转动圆盘(13)相连，锁钩(18)能够绕第三连接轴(1801)转动，该第三连接轴(1801)位于上述弧形滑槽(1301)的圆心位置。

9.根据权利要求1或8所述的一种自动闭塞锻造成形模具，其特征在于：所述上凹模座(4)上设置有定长螺杆，上模座(1)上对应设置有与定长螺杆相配合的定位孔。
