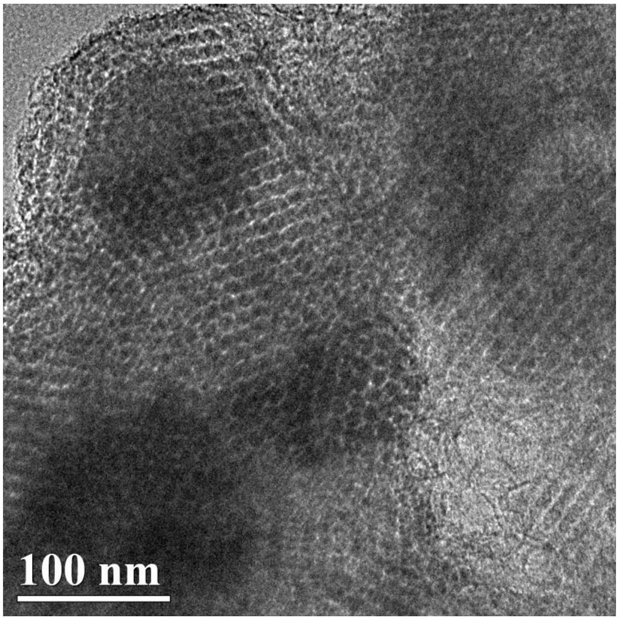

1.一种蜂窝状有序排列孔道的介孔碳材料，其特征在于，所述介孔碳材料具有蜂窝状有序排列的纳米孔道，主要包括以下原料：正硅酸乙酯、嵌段式非离子表面活性剂Pluronic P123、HCl、正癸烷、蔗糖和浓硫酸，所述P123为 110～120 g，正癸烷与P123的摩尔比为230～235，P123与正硅酸乙酯的质量比为1：1.5～1.6，所述HCl体积为3200～3600ml，浓度为

1.05～1.10 mol/L；浓硫酸的浓度大于96%；蔗糖纯度为分析纯，正癸烷纯度大于98%；蔗糖与浓硫酸的质量比为7：1～1.2，纳米孔道的孔径为3.7nm，比表面积为1270 cm2 g-1，纳米孔道长度为300～500 nm。

2.根据权利要求1所述的一种蜂窝状有序排列孔道的介孔碳材料及其制备方法，其特征在于，所述P123为110 g，正癸烷与P123的摩尔比为230，P123与硅酸乙酯的质量比为1：

1.5，HCl体积为3200ml，浓度为1.05mol/L，浓硫酸的浓度为98%；蔗糖与浓硫酸的质量比为

7：1。

3.如权利要求1所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，包括如下步骤：A．向3200 ～3600ml浓度为1.05～1.10 mol/L的 HCl中 加入110～120 g P123，搅拌得澄清溶液；

B．按正癸烷/P123摩尔比为230～235向步骤A的澄清溶液内加入正癸烷，搅拌至少8小时，然后静置至少12小时使溶液分层；

C．步骤B溶液分层后，去掉上层白色泡沫，按P123与硅酸乙酯的重量比为1：1.5～1.6加入硅酸乙酯，并在搅拌条件下回流8～16 小时；

D．过滤经步骤C处理后的溶液，得到白色固体，用去离子水冲洗；

E．将步骤D冲洗后的白色固体进行真空干燥，之后于530～570℃煅烧3.5～4.5小时得到白色固体粉末；

F．将经步骤E处理后得到的白色固体粉末按照与蔗糖的质量比为1：1.2～1.4，与浓硫酸的质量比为5.5～5.7：1，与水的质量比为1：5.4～5.6的比例混合，超声处理混合均匀；

G．将步骤F得到的混合物在100 ℃下处理4～6小时，然后在160 ℃下处理5～7小时得到黑色粉末；

H．将步骤G得到的黑色粉末按照与蔗糖的质量比为1：0.6～0.7，与浓硫酸的质量比为

2.5～3.0：1，与水的质量比为1：5.4～5.6的比例混合，超声处理混合均匀；

I．将步骤H得到的黑色粉末在100 ℃处理4～6小时，然后在160 ℃处理5～7小时；

J．将步骤I得到的黑色粉末在保护气气氛下，于850℃下煅烧；

K．将J得到的黑色粉末用5%的HF浸泡并搅拌8小时，然后过滤，用去离子水冲洗后干燥，即得蜂窝状有序排列孔道的介孔碳材料。

4.根据权利要求3所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤C中，回流的温度为40 ℃，回流的时间为12小时。

5.根据权利要求3所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤E中，灼烧的温度为550℃，时间为3.8小时。

6.根据权利要求3所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤F中，白色固体粉末与蔗糖的质量比为1：1.3，与浓硫酸的质量比为5.6：1，与水的质量比为1：5.45，超声处理时间为30分钟。

7.根据权利要求4-6任一项所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤G中，100 ℃处理的时间为5小时，160 ℃处理的时间为6小时。

8.根据权利要求4-6任一项所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤H中，黑色固体粉末与蔗糖的质量比为1：0.62，与浓硫酸的质量比为2.63：1，与水的质量比为1：5.5，超声处理时间为30分钟。

9.根据权利要求4-6任一项所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤I中，100 ℃处理的时间为5小时，160 ℃处理的时间为6小时。

10.根据权利要求9所述的蜂窝状有序排列孔道的介孔碳材料的制备方法，其特征在于，步骤J中，850 ℃处理的时间为6小时，保护气为高纯氮气。
