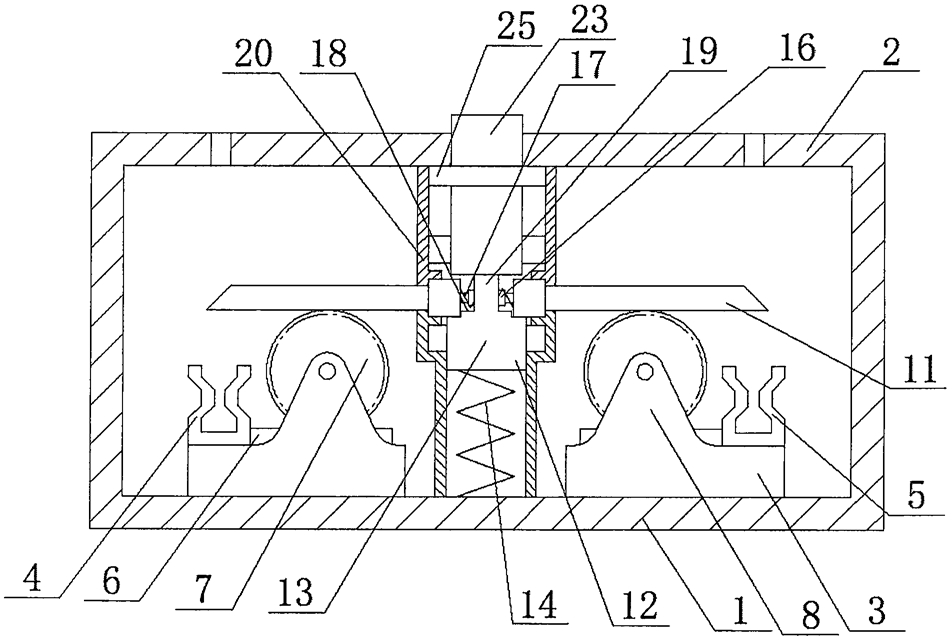

1.一种防触电插座，包括基体和盖体，基体和盖体安装形成一个内腔，内腔中固定有火线插接口和零线插接口，盖体上设置有与火线插接口和零线插接口对应的插孔，其特征在于：火线插接口和零线插接口上分别电连有相对悬伸的电连片，基体上于两电连片的位置分别具有供两电连片支撑的平面，两电连片的上面分别设置有绝缘齿轮，绝缘齿轮轮面的中间部位具有环形槽，绝缘齿轮轮面的两侧具有传动齿，绝缘齿轮转动装配在基体上，绝缘齿轮的环形槽的底面与对应的电连片压紧配合，两绝缘齿轮远离电连片的一侧分别具有滑动装配在基体上的齿条，两齿条分别与两绝缘齿轮啮合传动，两齿条相对的一端之间具有两端分别顶压在两齿条上的复位压簧，两齿条上具有朝向相背的台阶面，两齿条的台阶面分别与基体挡止配合，两齿条的另外一端分别伸向火线插接口和零线插接口的上方，两齿条的另外一端的端头具有用于与插头的金属插片推压配合、使两齿条相对移动的斜面，两绝缘齿轮的环形槽的底面上固定设置有在两齿条相对移动到位后与电连片接触电连的导电块，两导电块通过各自对应的滑动电连装置分别用于与火线和零线相连，基体的内表上与两齿条之间向上滑动导向设置有限位柱，限位柱与基体之间具有顶压压簧，限位柱的端面上凸设有伸入两齿条之间防止两齿条相对移动的凸柱，两齿条的对应表面分别与限位柱的处于凸柱两侧的端面顶压配合，凸柱或者限位柱上于两齿条的两侧凸设有顶压头，顶压头上设置有伸出盖体的外表面的顶压柱，顶压柱导向设置在盖体上并在被插头压下时推压限位柱使凸柱由两齿条之间移出。

2.根据权利要求1所述的防触电插座，其特征在于：所述的电连片的两侧具有翻边，所述的绝缘齿轮的环形槽的槽底上设置有供所述翻边卡入的沟槽，导电块的两侧延伸至对应沟槽，导电块的两侧面能与所述翻边接触。

3.根据权利要求1或2所述的防触电插座，其特征在于：所述的滑动电连装置包括设置在绝缘齿轮中心的金属套，金属套通过设置在绝缘齿轮内部的导线与导电块电连，绝缘齿轮的转轴为导电轴并与金属套滑动电联，绝缘齿轮的转轴与对应的火线或零线相连。

4.根据权利要求3所述的防触电插座，其特征在于：所述的复位压簧的导向为复位压簧内穿设的导向杆，导向杆的两端分别伸入两齿条上开设的盲孔中，所述的导向杆为中间直径大两端直径小的阶梯杆，导向杆的两个台阶面分别能与两齿条的端面限位配合。

5.根据权利要求4所述的防触电插座，其特征在于：所述的顶压压簧的导向为基体的内表面上向上凸设的导向筒体，导向筒体处在顶压压簧的外侧，应限位柱与导向筒体的滑动导向配合。

6.根据权利要求5所述的防触电插座，其特征在于：所述的导向筒体具有延伸部分，导向筒体的延伸部的横截面为方形，导向筒体的延伸部的两侧具有供两齿条嵌入的U形槽，齿条的台阶面通过与导向筒体的延伸部的内表面的限位配合实现与基体的限位配合，在导向筒体的延伸部的内表面上向内侧凸设有与两齿条一一对应的支撑槽体，支撑槽体的底面与U形槽的底面共面，支撑槽体的底面以及两个侧面分别与齿条的对应面滑动配合。

7.根据权利要求6所述的防触电插座，其特征在于：所述的盖体的内表面上凸设有限位筒体，所述顶压柱与所述限位筒体导向配合。

8.根据权利要求7所述的防触电插座，其特征在于：所述限位筒体的端面上凸设有伸入所述U形槽的凸条，所述凸条的顶端凸设有处在支撑槽体的上方与齿条的对应面滑动配合的限位板。

9.根据权利要求8所述的防触电插座，其特征在于：所述的顶压柱上具有与盖体的内表面限位配合的防脱台阶面。
