专利号: 2016111461871
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

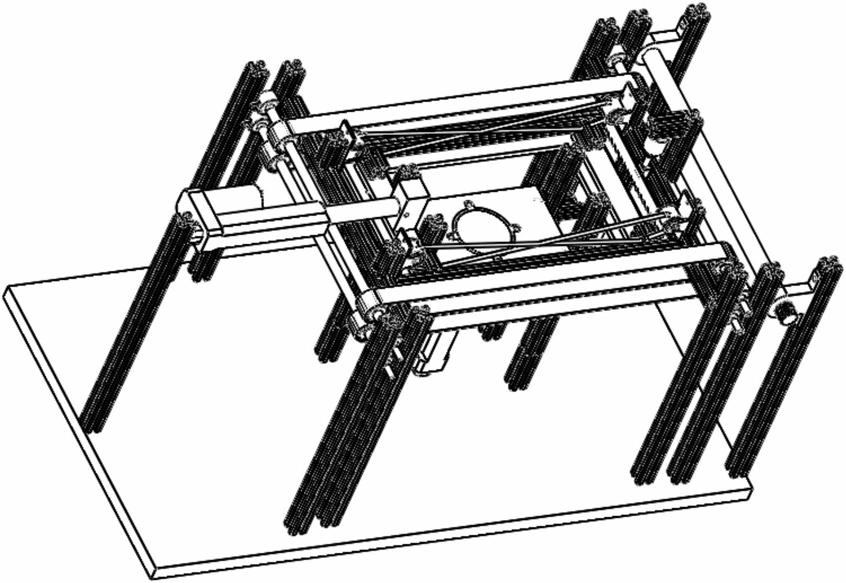

1.保鲜膜封装机,包括保鲜膜循环拉扯装置、保鲜膜夹紧装置、保鲜膜切断装置、托盘上升装置、保鲜膜光轴、机架和控制器,其特征在于:所述的保鲜膜循环拉扯装置包括上、下布置的两个传动组件;所述的传动组件包括电机、轴承座、带传动机构和两端均通过带传动机构连接的两根驱动轴;驱动轴两端均通过轴承座支承在机架上;电机驱动其中一根驱动轴;两个传动组件中,上部带传动机构的传送带与对应的下部带传动机构的传送带接触,且两个电机设置在同一端,转速相同,转向相反;

所述的保鲜膜夹紧装置包括下夹板、第一电动推杆、上夹板、牵引绳、第二电动推杆和滑轮;所述下夹板的底部由第一电动推杆驱动,并与机架构成滑动副;下夹板开设有槽口;

两块上夹板对中设置,且一端均固定在一根牵引绳上,另一端均固定在另一根牵引绳上;每根牵引绳绕在铰接于机架两端的两个滑轮上;所述的第二电动推杆由外侧驱动其中一块上夹板;上夹板的底面与上、下部传送带的接触面对齐设置;

所述的电机、第一电动推杆、第二电动推杆均由控制器控制;所述的保鲜膜切断装置设置在靠近保鲜膜光轴的一侧,且位于传动组件的驱动轴与保鲜膜夹紧装置的下夹板之间;

所述的托盘上升装置设置在保鲜膜夹紧装置下方,且对准下夹板开设的槽口。

2.根据权利要求1所述的保鲜膜封装机,其特征在于:所述的保鲜膜切断装置包括第三电动推杆、齿型刀和连接件;所述的第三电动推杆由控制器控制;连接件的顶部由第三电动推杆驱动,齿型刀固定在连接件底部。

3.根据权利要求1所述的保鲜膜封装机,其特征在于:所述的托盘上升装置包括升降台和第四电动推杆;所述的第四电动推杆设置在保鲜膜夹紧装置下方,并由控制器控制;所述升降台的底部由第四电动推杆驱动,并与机架构成滑动副;升降台的外形尺寸与保鲜膜夹紧装置的下夹板开设的槽口尺寸匹配;第四电动推杆处于最大推程时,升降台的顶面比保鲜膜夹紧装置的上夹板底面低1~2mm。

4.根据权利要求3所述的保鲜膜封装机,其特征在于:所述的升降台上设有重力感应器,重力感应器的信号输出端与控制器连接。
