专利号: 2016111493092
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

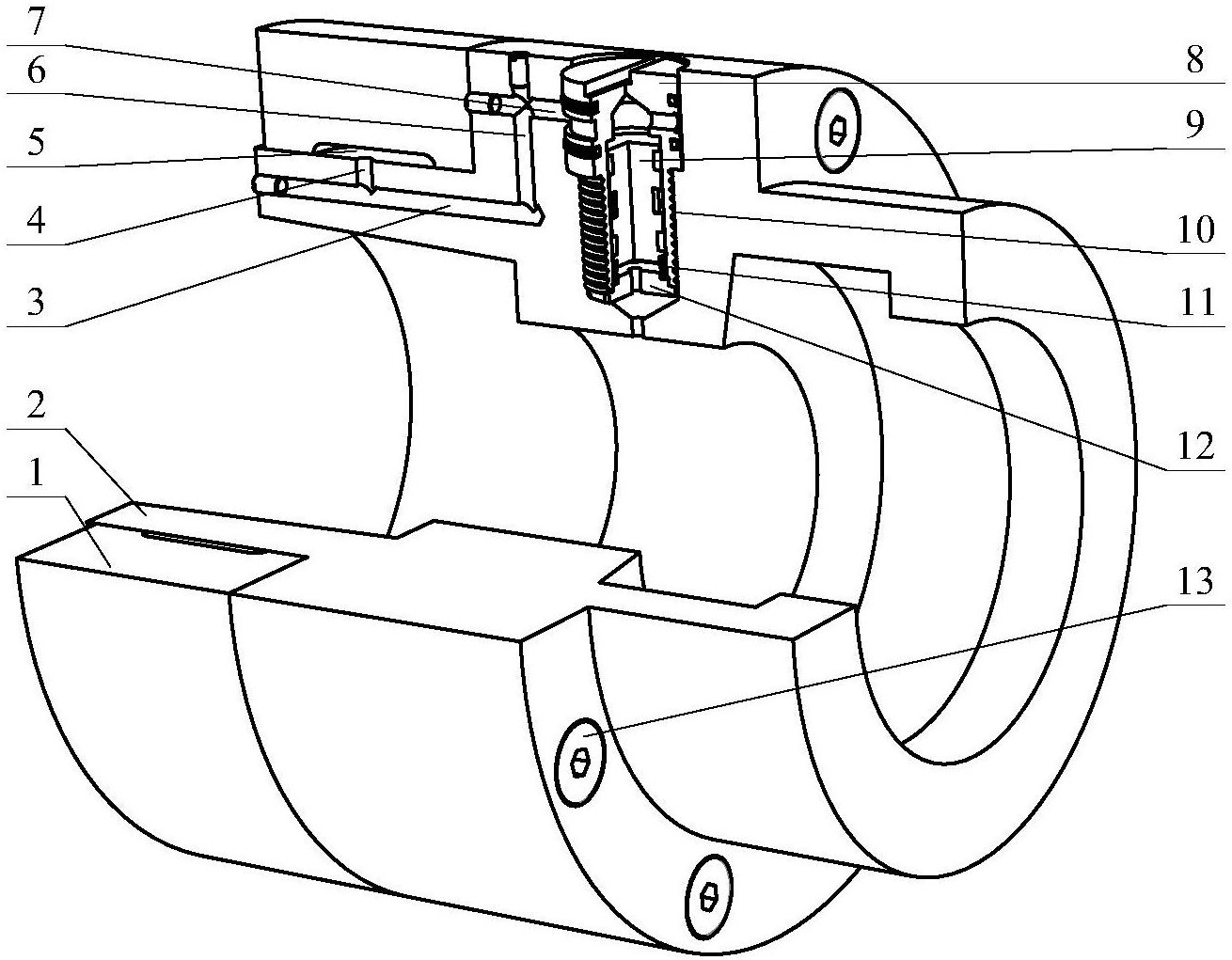

1.一种抗离心膨胀高速主轴,其特征是:主轴为中段壁厚大于前后两段壁厚的中空回转体,在主轴前段外圆柱面通过过盈配合套接一锁紧套,该锁紧套与主轴用紧固件连接,锁紧套内表面设有环形油腔,其通过两个径向油路与设在主轴前段的轴向油路相连通,该轴向油路朝向主轴前端面的开口封闭,而朝向主轴中段的开口与主轴中段径向油路一端垂直相连,该主轴中段径向油路另一端开口设在主轴中段的表面并密封,在主轴中段的径向油路上还设有与其垂直相连的轴向油路,该轴向油路一端设在朝向主轴前段的轴肩上并封闭,而朝向主轴中段的另一端开口与安装盲孔相连通,该两个安装盲孔为开口设在主轴中段的径向盲孔,径向盲孔下部设有螺纹,其与缸体组件的缸体外螺纹连接,缸体为外露端呈封闭的筒体,外露端顶设有旋扭机构,在靠近端顶的缸体周壁上设有与主轴中段轴向油路对应的环形凹槽,且在槽底上设有与缸体腔内连通的通孔,缸体内设有与其对应的实心活塞,活塞与缸体下端缸盖之间设有压缩弹簧,上述缸体和油路内充有液态介质。

2.根据权利要求1所述的抗离心膨胀高速主轴,其特征是:两个径向盲孔以主轴轴线为对称。

3.根据权利要求1所述的抗离心膨胀高速主轴,其特征是:在活塞周壁上设有若干道环形凹槽,其内设有导向支撑环或密封圈。

4.根据权利要求1所述的抗离心膨胀高速主轴,其特征是:在靠近端顶的缸体周壁的环形凹槽两侧设有与其平行的两道凹槽,其内设有密封圈。

5.根据权利要求1所述的抗离心膨胀高速主轴,其特征是:缸盖上设小通孔,其与安装盲孔底部的与主轴内壁连通的小通孔对应。

6.根据权利要求1所述的抗离心膨胀高速主轴,其特征是:锁紧套与主轴中段相邻的端面设有与主轴中段轴向贯穿通孔对应的螺孔,两者由螺钉连接,螺钉头位于主轴后段的轴肩上。
