专利号: 2016111495454
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

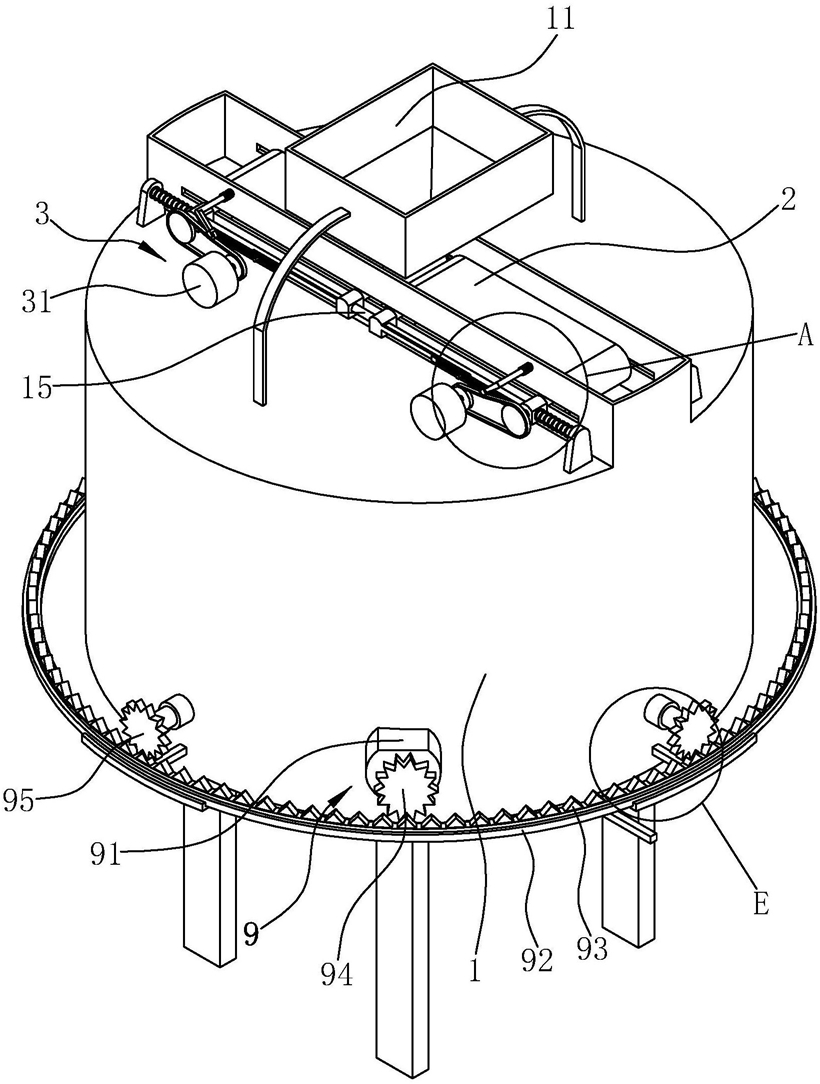

1.一种化肥搅拌机,包括机壳(1),所述机壳(1)的内周壁上转动连接有若干搅拌叶轮(8),所述机壳(1)的上端固连有进料漏斗(11),所述机壳(1)下端还具有漏斗状的出料部(12),该出料部(12)位于搅拌叶轮(8)的下方,所述出料部(12)的下端具有圆形出料口(13),其特征在于,所述进料漏斗(11)的下端具有长条状的下料口(111),所述机壳(1)内转动连接有四根滚轴(21),四根滚轴(21)的轴向均与下料口(111)的长度方向一致,且四根滚轴(21)在同一水平面上,其中两根滚轴(21)位于下料口(111)下方的一侧,另外两根滚轴(21)位于下料口(111)下方的另一侧,位于下料口(111)同一侧的两根滚轴(21)上套设有碾压带(2),所述机壳(1)上还设有能够使两碾压带(2)相对的一端相互抵靠的张紧件,且两碾压带(2)相抵靠的一端均位于下料口(111)的下方,所述机壳(1)上还设有能够驱动滚轴(21)转动的驱动件一(3),所述机壳(1)在碾压带(2)的下方设有圆形的过滤网板(4),所述过滤网板(4)水平设置,且在过滤网板(4)上开设有若干过滤孔(41),所述过滤网板(4)外边沿的一侧铰接在机壳(1)上,另一侧与一能够驱动过滤网板(4)往复摆动的动力件相连接,所述机壳(1)内还铰接有碾磨盘(5),所述碾磨盘(5)位于过滤网板(4)的上方,且碾磨盘(5)的下侧面抵压在过滤网板(4)上侧面上,所述碾磨盘(5)的圆心位置开设有过料孔(51),该过料孔(51)位于下料口(111)的正下方,所述机壳(1)内设有能够驱动碾磨盘(5)转动的驱动件二(6),所述机壳(1)内还转动连接有主轴(7),该主轴(7)位于过滤网板(4)的下方,且主轴(7)与机壳(1)同轴心设置,所述主轴(7)外周壁上周向固连有若干长条状的叶片(71),且叶片(71)的长度方向与主轴(7)轴向一致,所述叶片(71)的横截面均呈弧形,若干搅拌叶轮(8)周向均布,且搅拌叶轮(8)的轴向与机壳(1)径向一致,所述机壳(1)上设有能够驱动若干搅拌叶轮(8)同时转动的驱动件三(9),所述主轴(7)的下端连接有圆形挡板(72),该挡板(72)与出料口(13)之间形成出料间隙(14)。

2.根据权利要求1所述的化肥搅拌机,其特征在于,所述张紧件包括张紧弹簧(152),所述机壳(1)外侧壁上固连有两导向杆(15),该两导向杆(15)分别位于碾压带(2)的两侧,每根所述导向杆(15)上均滑动套设有四个滑动座(151),所述机壳(1)侧壁上开设有两条形槽(16),所述滚轴(21)的两端分别伸出条形槽(16)并转动连接在滑动座(151)上,所述张紧弹簧(152)套设在导向杆(15)上,且张紧弹簧(152)的一端抵压在位于导向杆(15)端部的滑动座(151)上,另一端抵压在机壳(1)上,位于导向杆(15)两端的滑动座(151)上均水平固连有调节杆一(153),所述调节杆一(153)上沿长度方向开设有调节槽(154),位于导向杆(15)中部的两个滑动座(151)上均水平固连有调节杆二(155),所述调节杆二(155)上开设有螺孔,位于导向杆(15)同一端的调节杆一(153)与调节杆二(155)相平行并贴合,所述调节槽(154)内插接有连接螺栓(156),该连接螺栓(156)的端部螺接在螺孔内。

3.根据权利要求2所述的化肥搅拌机,其特征在于,所述驱动件一(3)包括固连在机壳(1)外侧壁上的驱动电机一(31),所述驱动电机一(31)的输出轴上固连有主动带轮一(32),所述滚轴(21)的一端伸出滑动座(151),且在伸出端固连有从动带轮一(33),所述主动带轮一(32)与从动带轮一(33)通过皮带相连接,所述机壳(1)外侧壁上转动连接有张紧轴(34),所述张紧轴(34)的自由端垂直固连有张紧杆(35),所述张紧杆(35)的自由端铰接有张紧轮(36),所述张紧轴(34)上套设有张紧扭簧(37),该张紧扭簧(37)的一端固连在机壳(1)上,另一端抵压在张紧杆(35)上,在张紧扭簧(37)的作用下,张紧轮(36)抵压在皮带上。

4.根据权利要求3所述的化肥搅拌机,其特征在于,还包括两长条状的刮板(22),两所述刮板(22)分别位于两碾压带(2)的下方,且刮板(22)的长度方向与碾压带(2)的宽度方向一致,每个所述刮板(22)均垂直固连在一连接杆(23),所述连接杆(23)的自由端均通过销轴铰接在机壳(1)内侧壁上,所述销轴上均套设有抵压扭簧(24),该抵压扭簧(24)的一端固连在机壳(1)内侧壁上,另一端抵压在连接杆(23)上,在抵压扭簧(24)的作用下,刮板(22)抵压在碾压带(2)的下侧面上。

5.根据权利要求3或4所述的化肥搅拌机,其特征在于,所述动力件包括动力电机(43),所述过滤网板(4)的外边沿具有两连接部(42),该两连接部(42)对称设置,且连接部(42)上均开设有连接孔,所述机壳(1)内侧壁上沿径向固连有横截面呈矩形的滑套(17),所述滑套(17)内滑动插接有长条状的连接板(44),该连接板(44)一端伸出滑套(17),且在伸出端上侧面上垂直具有连接柱一(441),其中一个连接部(42)转动套设在连接柱一(441)上,所述机壳(1)内转动连接有转轴(45),该转轴(45)的上端固连有动力盘(46),所述动力盘(46)的上侧面上垂直具有连接柱二(461),该连接柱二(461)与动力盘(46)偏心设置,另一个上述的连接部(42)转动套设在连接柱二(461)上,所述动力电机(43)固连在机壳(1)内侧壁上,且在动力电机(43)的输出轴上固连有主动带轮二(431),所述转轴(45)上固连有从动带轮二(451),所述主动带轮二(431)与从动带轮二(451)通过皮带相连接。

6.根据权利要求5所述的化肥搅拌机,其特征在于,所述机壳(1)内侧壁上铰接有长条状的摆动板(55),所述摆动板(55)的自由端开设有安装孔(551),所述碾磨盘(5)的上侧面上具有连接盘(56),该连接盘(56)转动连接在安装孔(551)内,所述驱动件二(6)包括驱动电机二(61),所述驱动电机二(61)固连在摆动板(55)上,且在驱动电机二(61)的输出轴上固连有主动带轮三(62),所述连接盘(56)的上侧面上固连有从动带轮三(63),所述主动带轮三(62)与从动带轮三(63)通过皮带相连接,所述从动带轮三(63)的外径大于连接盘(56)的外径。

7.根据权利要求6所述的化肥搅拌机,其特征在于,所述过料孔(51)贯穿连接盘(56)和从动带轮三(63),且过料孔(51)的上端具有扩口(53),所述机壳(1)在碾磨盘(5)上方还固连有集料斗(57),该集料斗(57)的上端与下料口(111)相对,下端与过料孔(51)的扩口(53)相对,所述过料孔(51)下端与碾磨盘(5)下侧面之间具有弧形导料面(54),所述碾磨盘(5)的下侧面上周向具有若干弧形的碾磨凸纹(52)。

8.根据权利要求7所述的化肥搅拌机,其特征在于,所述机壳(1)内周壁上沿竖直方向固连有两固定杆(18),两所述固定杆(18)分别位于主轴(7)的上方和下方并且两固定杆(18)的长度方向均沿水平方向设置,所述固定杆(18)上均固连有定位套(181),上述主轴(7)的下端转动穿过下方的定位套(181),主轴(7)的上端转动穿过上方的定位套(181),且在伸出端固连有从动带轮四(75),所述机壳(1)内固连有旋转电机(73),所述旋转电机(73)的输出轴上固连有主动带轮四(74),所述主动带轮四(74)与从动带轮四(75)通过皮带相连接。

9.根据权利要求8所述的化肥搅拌机,其特征在于,所述驱动件三(9)包括驱动电机三(91)和驱动环(92),所述机壳(1)外周壁上固连有若干弧形杆(19),若干弧形杆(19)水平设置,且周向均布,所述弧形杆(19)上侧面上沿长度方向开设有导向槽(191),若干导向槽(191)均位于同一个圆周上,所述驱动环(92)滑动连接在导向槽(191)内,所述驱动环(92)的上侧面上固连有环形齿条(93),该齿条(93)与机壳(1)同轴心设置,所述机壳(1)上周向固连有若干套筒(81),所述套筒(81)内转动插接有叶轮轴(82),该叶轮轴(82)的内端伸入机壳(1)内,上述搅拌叶轮(8)固连在叶轮轴(82)的内端,所述叶轮轴(82)的外端伸出机壳(1)外,且在外端固连有从动齿轮(95),所述从动齿轮(95)与齿条(93)相啮合,所述驱动电机三(91)固连有机壳(1)外侧壁上,且在驱动电机三(91)的输出轴上固连有主动齿轮(94),所述主动齿轮(94)与齿条(93)相啮合。

10.根据权利要求9所述的化肥搅拌机,其特征在于,所述主轴(7)的下端端面上沿轴向开设有避让孔(76),所述主轴(7)下端外周壁上沿周向开设有两长条状的贯穿槽(77),两贯穿槽(77)的长度方向沿主轴(7)轴向设置,所述挡板(72)的圆心位置开设有中心孔,所述中心孔内壁上沿径向固连有滑杆(721),所述挡板(72)滑动套设在主轴(7)的下端,且滑杆(721)滑动连接在贯穿槽(77)内,所述避让孔(76)的底面上转动连接有调节螺栓(78),所述滑杆(721)的中部固连有调节螺母(722),所述调节螺栓(78)与调节螺母(722)相螺节。
