1.一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于，其步骤如下：

(1)物料混合：将含钒石煤与含钒钢渣按比例混合得到混合料；

(2)加热及冷却处理：将得到的混合料加热至1450～1500℃保温15-25分钟后，以5～10℃/min的冷却速率降温至1200～1250℃，然后自然冷却至室温，从而使含钒石煤与含钒钢渣中的钒进入同一钒富集相。

2.根据权利要求1所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所述步骤(1)中所得混合料中CaO％/(SiO2％+Al2O3％)＝0.8～1.4，FeO与MgO的质量百分比之和不低于10％。

3.根据权利要求2所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所述的含钒石煤包括如下质量百分比的组分：50～70％SiO2、5～20％Al2O3、2～6％FeOt、0.3～1.3％V2O5、1～4％P2O5、1～4％S和10～20％C。

4.根据权利要求2所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所述的含钒钢渣包括如下质量百分比的组分：40-55％CaO、10～20％SiO2、20-30％FeO、1～

5％V2O5、1～4％P2O5和3～12％MgO。

5.根据权利要求1-4中任一项所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所述混合料加热至1450～1500℃后吹入氮气进行搅拌，从而使石煤充分溶入钢渣。

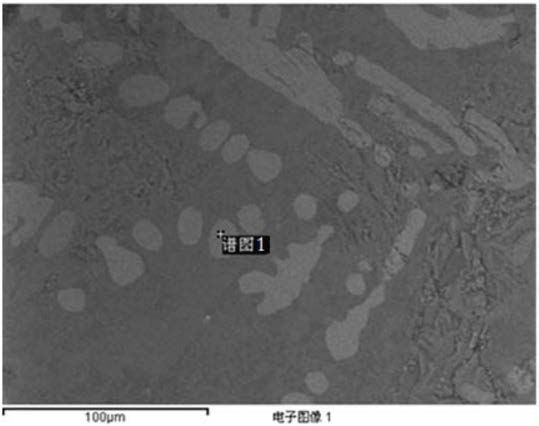

6.根据权利要求1-4中任一项所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所述步骤(2)中将混合料加热并冷却至室温后所得钒富集相为富钒固溶体相-(Fe,Mg)O·(V,Al,Fe)2O3。

7.根据权利要求6所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所得钒富集相中的钒含量以V2O5计不低于20％，且含钒石煤与含钒钢渣中的钒在该相中的富集度大于80％。

8.根据权利要求7所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所得钒富集相还包括MgO和Al2O3，且MgO与Al2O3的质量百分比之和不高于35％。

9.根据权利要求8所述的一种含钒石煤和含钒钢渣联合钒富集的方法，其特征在于：所得钒富集相中不含有S和P。
