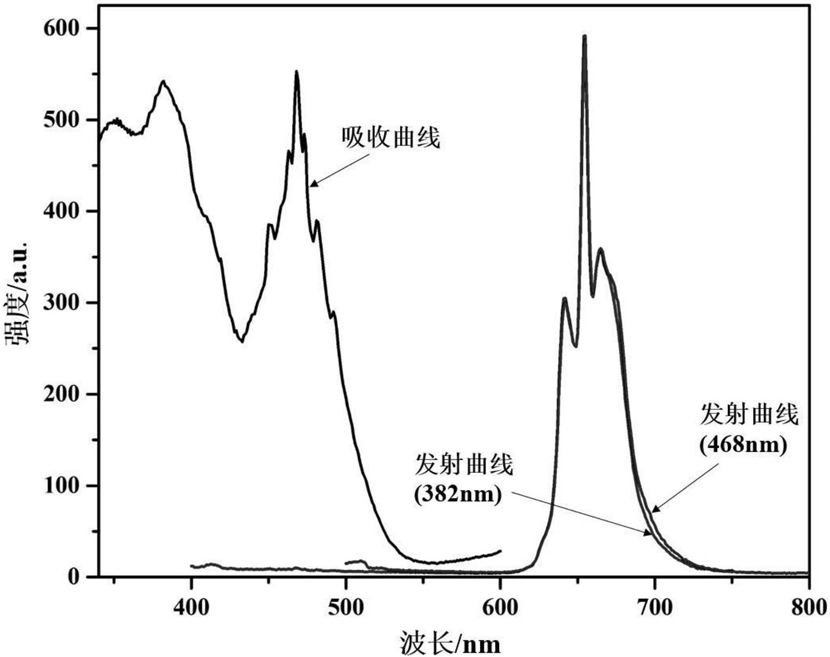

1.一种铝酸盐转光剂，其特征在于：其组成通式为：A1-xZnxAl12O19:Mn4+，其中，A为Ca2+、Sr2+、Ba2+中的至少一种，0≤x<1；

所述铝酸盐转光剂通过以下方法制备得到：将金属氧化物、纳米金属氧化物、碱土盐类、激活剂和助熔剂研磨充分混合均匀后加入坩埚中，再置于高温炉，进行程序升温和降温：1)以5～10℃/min的升温速率升温至250～350℃，恒温反应20～40分钟；2)以5～10℃/min的升温速率升温至1500～1600℃，恒温反应2～4小时；3)以3～8℃/min的降温速率降温至500～600℃，再自然冷却至室温，出炉，得到铝酸盐转光剂。

2.根据权利要求1所述的铝酸盐转光剂，其特征在于：所述的金属氧化物、纳米金属氧化物的质量比为1：(0.25～4)；所述的碱土盐类的物质的量与金属氧化物和纳米金属氧化物总物质的量的比值为1：(0.25～4)；所述的激活剂的质量为金属氧化物、纳米金属氧化物和碱土盐类总质量的0.1％～6％；所述的助熔剂的质量为金属氧化物、纳米金属氧化物和碱土盐类总质量的1％～20％。

3.根据权利要求1所述的铝酸盐转光剂，其特征在于：所述的金属氧化物为Al2O3或Al2O3与ZnO的混合物。

4.根据权利要求1所述的铝酸盐转光剂，其特征在于：所述的纳米金属氧化物为纳米Al2O3、纳米ZnO中的至少一种。

5.根据权利要求1所述的铝酸盐转光剂，其特征在于：所述的碱土盐类为CaCO3、SrCO3、BaCO3、MgCO3、Ca(COOCH3)2、CaCl2、SrCl2、BaCl2中的至少一种。

6.根据权利要求1所述的铝酸盐转光剂，其特征在于：所述的激活剂为MnCO3、Mn3O4、四水合乙酸锰、柠檬酸锰中的至少一种。

7.根据权利要求1所述的铝酸盐转光剂，其特征在于：所述的助熔剂为Na2CO3、NaCl、Li2CO3、KCl、K2CO3、KF、NaF、MgF2中的至少一种。

8.一种含有权利要求1的铝酸盐转光剂的转光膜，其特征在于：其由如下质量份的原料制备而成：薄膜基体：100份；

母粒基体：8～45份；

铝酸盐转光剂：0.5～10份；

润滑剂：0.15～0.3份；

光稳定剂：0.5～1.5份；

抗氧剂：0.3～1.5份。

9.根据权利要求8所述的转光膜，其特征在于：所述的薄膜基体为聚乙烯、聚丙烯、聚乙烯醇、聚氯乙烯、聚苯乙烯、聚碳酸酯、乙烯-醋酸乙烯树脂、聚甲基丙烯酸甲酯中的至少一种；所述的母粒基体为聚乙烯、聚丙烯、乙烯-醋酸乙烯树脂、聚氯乙烯中的至少一种；所述的润滑剂为N，N'-乙撑双硬脂酰胺、聚乙烯蜡、硬脂酸钙、硬脂酸锌、硬脂酸、硬脂酸丁酯、油酰胺、铝酸酯、钛酸酯、石蜡中的至少一种；所述的光稳定剂为受阻胺类、邻羟基二苯甲酮类、苯并三唑类、水杨酸酯类、三嗪类、取代丙烯腈类中的至少一种；所述的抗氧剂为芳香胺类抗氧剂、受阻酚类抗氧剂、硫代二丙酸双酯类抗氧剂、亚磷酸酯类抗氧剂中的至少一种。
