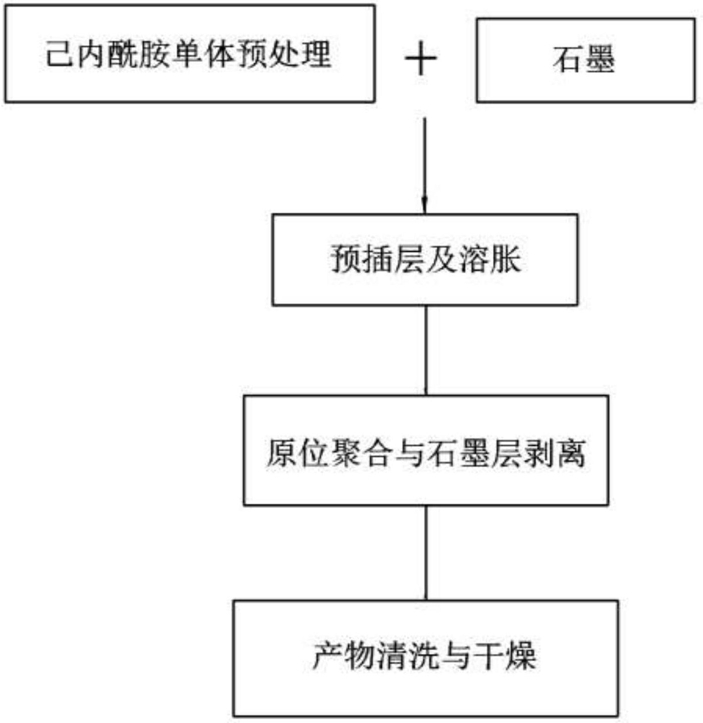

1.一种石墨烯/尼龙-6复合材料制备方法,其特征在于,包括以下步骤:(1)将己内酰胺加热至熔融后,加入6-氨基己酸,搅拌直至反应完全,得到预处理后的已内酰胺溶液;其中己内酰胺和6-氨基己酸的质量比为9:1~10:1;
(2)将石墨加入步骤(1)得到的溶液中,超声波处理得到混合物悬液;其中石墨和溶液的质量比为1:100~1:10;
(3)步骤(2)所得悬液升温至150~180℃保温1~2小时,然后升温至200~260℃保温6~9小时候自然冷却;
(4)步骤(3)得到的产物洗涤干燥后即得所需石墨烯/尼龙-6复合材料。
2.根据权利要求1所述的一种石墨烯/尼龙-6复合材料制备方法,其特征在于,所述石墨为300~400目鳞片石墨。
3.根据权利要求1所述的一种石墨烯/尼龙-6复合材料制备方法,其特征在于,所述步骤(1)中加热温度为70~100℃,搅拌时间为30~90分钟。
4.根据权利要求1所述的一种石墨烯/尼龙-6复合材料制备方法,其特征在于,所述步骤(2)中超声波处理时间为10~120分钟,超声功率为400~500W。
5.根据权利要求1所述的一种石墨烯/尼龙-6复合材料制备方法,其特征在于,所述步骤(3)反应过程中施加搅拌,并通入氮气保护。
6.根据权利要求1所述的一种石墨烯/尼龙-6复合材料制备方法,其特征在于,所述步骤(4)中洗涤采用80~100℃的水洗涤3~5次。
7.根据权利要求1所述的一种石墨烯/尼龙-6复合材料制备方法,其特征在于,所述步骤(4)中采用鼓风干燥箱进行在80~100℃的条件下,干燥18~24小时。
