专利号: 2016111591201
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

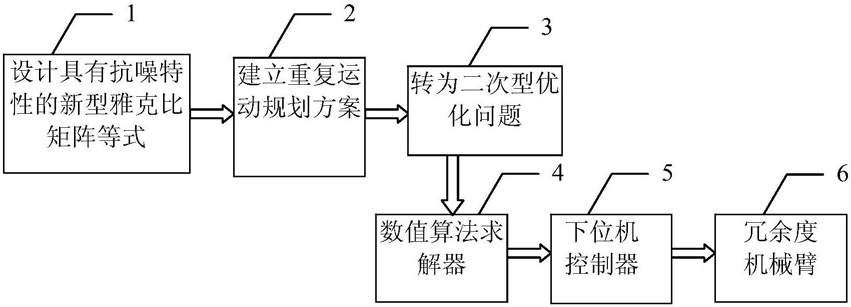

1.一种具有抗噪特性的冗余度机械臂重复运动规划方法,其特征在于,包括:根据机械臂的雅可比矩阵等式,通过引入位置误差反馈,设计具有抗噪特性的新型雅可比矩阵等式;

结合所需要优化的最小化性能指标,建立具有抗噪特性的重复运动规划方案,所述的规划方案受约束于新型雅可比矩阵等式、关节角度极限和关节速度极限;

将具有抗噪特性的重复运动规划方案转化为一个统一的二次型优化问题,并通过数值算法求解器对该优化问题进行求解;

下位机控制器根据二次型优化问题的求解结果,驱动机械臂使其完成给定的规划任务;

具有抗噪特性的新型雅可比矩阵等式设计为:

其中,设计参数α>0,β>0,且两者满足α2>β;θ表示机械臂关节角度,表示机械臂关节速度,J(θ)表示机械臂的雅可比矩阵;e(t)表示机械臂的位置误差且e(t)=f(θ)-rd,t表示时间,f表示一个非线性映射函数,rd表示机械臂末端期望的运动轨迹; 表示rd的时间导数,τ表示积分变量;

具有抗噪特性的重复运动规划方案设计为:

最小化

受约束于

其中,设计参数λ>0,θ(0)表示机械臂关节的初始状态,上标T表示矩阵或向量的转置;等式约束 对应于机械臂在速度层的运动轨迹;θ±和 分别表示关节角度极限和关节速度极限;

将具有抗噪特性的重复运动规划方案转化为一个统一的二次型优化问题,其性能指标为xTx/2+pTx,约束条件为Ax=b,x-≤x≤x+,其中, p=λ(θ-θ(0)),A=J(θ),x±表示x的上下限。

2.根据权利要求1所述的具有抗噪特性的冗余度机械臂重复运动规划方法,其特征在于,通过数值算法求解器对二次型优化问题进行求解,具体为:将所述二次型优化问题进一步变换为分段线性投影方程,从而构造相应的数值算法求解器进行求解。
