1.一种ZnO空心纳米颗粒的制备方法，其特征在于，按照以下步骤进行：步骤1，将Zn(CH3COO)2·2H2O加入到去离子水中，搅拌，配置成水溶液；

步骤2，将配制好的水溶液通过雾化器产生雾化小液滴；

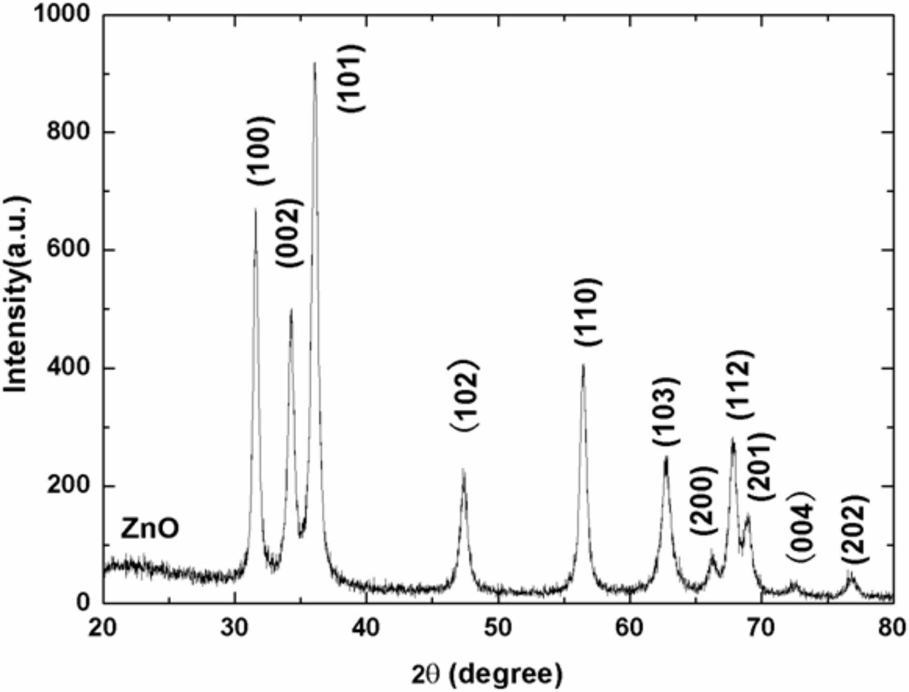

步骤3，雾化小液滴通过石英管后进入氢气氧气混合火焰中充分燃烧，燃烧物沉积到收集石英管内收集，即得ZnO空心纳米颗粒；

所述步骤3中，收集石英管内的管壁末端安装水冷装置；

所述步骤3中，水冷的冷却速度为1.2m/s；

所述步骤2中，雾化速率为0.05～0.5mL/min。

2.根据权利要求1所述的ZnO空心纳米颗粒的制备方法，其特征在于，所述步骤1中，水溶液的浓度为0.05～0.5mol·L-1。

3.根据权利要求1所述的ZnO空心纳米颗粒的制备方法，其特征在于，所述步骤1中，搅拌时间为2～4h时，搅拌速率为100～500rpm。

4.根据权利要求1所述的ZnO空心纳米颗粒的制备方法，其特征在于，所述步骤3中，H2：O2的体积流量比为1～2，燃烧温度在2500～3500K。

5.根据权利要求1所述的ZnO空心纳米颗粒的制备方法，其特征在于，所述步骤3中，收集时间为2～4h。
