专利号: 2016111636306
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

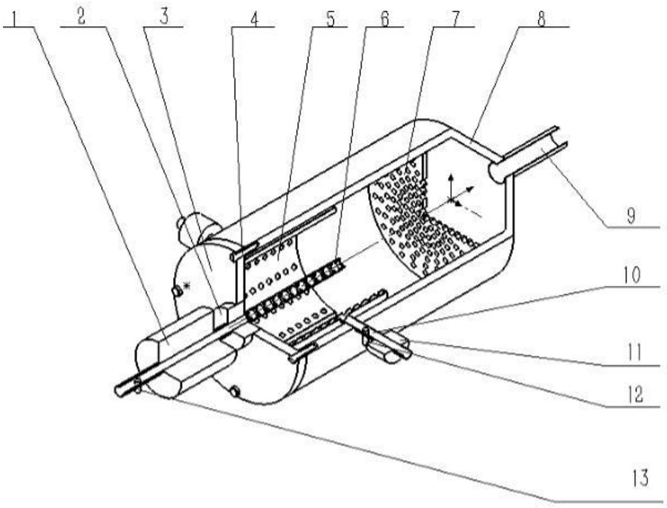

1.一种泡沫沥青发生装置,其特征在于,包括发泡腔体(8)、发泡介质分配器(5)、热沥青分配器(6)、发泡介质推动器(11)和推动旋转器(1);发泡腔体(8)为一端开口的桶状结构,发泡介质分配器(5)和热沥青分配器(6)设置于发泡腔体(8)内部,且发泡介质分配器(5)呈环形设置于热沥青分配器(6)的周围;发泡腔体(8)设有开口一端的外侧设有连接热沥青分配器(6)的推动旋转器(1);发泡腔体(8)侧壁的外侧设有连接发泡介质分配器(5)的发泡介质推动器(11);

发泡腔体(8)的开口设置有发泡腔体密封盖(3),发泡腔体密封盖(3)通过螺钉(4)固定在发泡腔体(8)上;发泡腔体密封盖(3)的中央设置有通孔;

热沥青分配器(6)为管状,管壁上设置有若干通孔;热沥青分配器(6)的一端连接有沥青导管,沥青导管穿过发泡腔体密封盖(3)的中央通孔设置在推动旋转器(1)内;

发泡腔体密封盖(3)外侧沥青导管上套设有沥青导管密封套(2);沥青导管上设置有第一阀门(13);

发泡介质分配器(5)为弧形,弧形的凹面设置有若干喷孔;发泡介质推动器(11)的数量为2,且分别通过发泡介质导管(10)连接两个发泡介质分配器(5),发泡介质推动器(11)能够带动发泡介质分配器(5)前后运动;

发泡介质导管(10)上设置有第二阀门(12);

发泡腔体(8)无开口一端的设置有出口,出口上设置有泡沫沥青导管(9);发泡腔体(8)内侧在出口一端设置有滤网(7),滤网(7)垂直于发泡腔体(8)的侧壁。

2.一种基于泡沫沥青发生装置的操作方法,其特征在于,所述泡沫沥青发生装置包括发泡腔体(8)、发泡介质分配器(5)、热沥青分配器(6)、发泡介质推动器(11)和推动旋转器(1);发泡腔体(8)为一端开口的桶状结构,发泡介质分配器(5)和热沥青分配器(6)设置于发泡腔体(8)内部,且发泡介质分配器(5)呈环形设置于热沥青分配器(6)的周围;发泡腔体(8)设有开口一端的外侧设有连接热沥青分配器(6)的推动旋转器(1);发泡腔体(8)侧壁的外侧设有连接发泡介质分配器(5)的发泡介质推动器(11);

热沥青分配器(6)为管状,管壁上设置有若干通孔;热沥青分配器(6)的一端连接有沥青导管,沥青导管穿过发泡腔体密封盖(3)的中央通孔设置在推动旋转器(1)内;

沥青导管上设置有第一阀门(13);

发泡介质推动器(11)的数量为(2),且分别通过发泡介质导管(10)连接两个发泡介质分配器(5);发泡介质导管(10)上设置有第二阀门(12);

发泡腔体(8)无开口一端的设置有出口,出口上设置有泡沫沥青导管(9);发泡腔体(8)内侧在出口一端设置有滤网(7),滤网(7)垂直于发泡腔体(8)的侧壁;

所述泡沫沥青发生装置的操作方法包括以下步骤:

1)打开第一阀门(13),热沥青通过沥青导管进入热沥青分配器(6),推动旋转器(1)带动热沥青分配器(6)开始旋转,热沥青通过热沥青分配器(6)旋转喷射到发泡腔体(8);

2)打开第二阀门(12),发泡介质通过发泡介质导管(10)进入发泡介质分配器(5)中,包围着热沥青分配器(6)喷射发泡介质,发泡介质推动器(11)使发泡介质分配器(5)进行前后运动;

3)调节第一阀门(13)和第二阀门(12)分别控制发泡介质和热沥青的流量输出,在发泡腔体(8)中,发泡介质与热沥青分配器(6)喷射出的热沥青进行充分混合、发泡,发泡结束后通过滤网(7)再次将沥青和发泡介质进行混合,并通过泡沫沥青导管(9)流出。
