专利号: 2016111638246
申请人: 捷开通讯(深圳)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

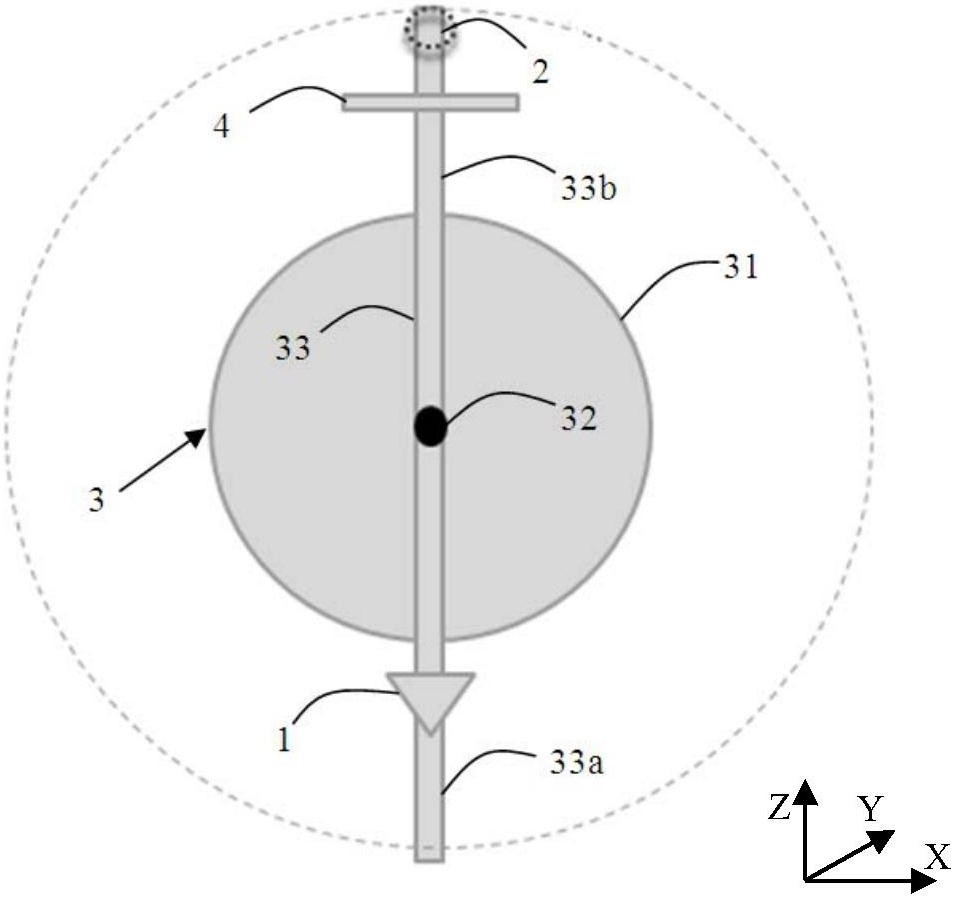

1.一种VR设备的延迟时间的检测装置,其特征在于,包括摄像头、距离传感器、第一固定部以及第二固定部,所述摄像头固定于所述第一固定部,所述第二固定部用于固定所述VR设备;所述摄像头与所述VR设备的显示界面相对设置,用于采集所述VR设备的显示界面的图像,所述第二固定部具有与所述距离传感器正对的第一状态以及远离所述距离传感器的第二状态,所述距离传感器用于检测所述VR设备的位置信息;所述检测装置还包括支撑组件,所述支撑组件包括底座、支撑轴和平衡杆,所述支撑轴垂直于所述底座,所述平衡杆与所述支撑轴转动连接;所述第一固定部为所述平衡杆的第一端,所述第二固定部为所述平衡杆的第二端,所述距离传感器设置于所述底座上;所述检测装置还包括设置于所述平衡杆上的挡板,所述挡板位于所述平衡杆与所述底座之间,所述挡板包括连接部和遮挡部,所述连接部与所述平衡杆连接,所述遮挡部与所述连接部连接,所述遮挡部用于在所述第一状态时遮挡所述距离传感器的发射口发出的光线,所述摄像头与所述VR设备关于所述支撑轴对称,所述遮挡部与所述底座平行,所述连接部垂直于所述遮挡部。

2.根据权利要求1所述的检测装置,其特征在于,所述距离传感器为红外激光传感器。

3.根据权利要求1或2所述的检测装置,其特征在于,所述摄像头上设有USB接口,所述USB接口用于连接电脑。

4.一种VR设备的延迟时间的检测方法,其特征在于,利用如权利要求1-3任一所述的检测装置检测VR设备的延迟时间,所述检测方法包括以下步骤:距离传感器在遮挡部从第一状态转换为第二状态时检测所述VR设备的位置信息、摄像头采集所述遮挡部从第一状态转换为第二状态时所述VR设备的显示界面的图像;

根据所述距离传感器检测的位置信息判断所述位置信息是否发生变化,若发生变化,则将所述位置信息发生变化的时刻记为起始时刻;

根据摄像头采集的图像判断所述图像的视角是否发生变化,若发生变化,则将所述图像的视角发生变化的时刻记为响应时刻;

将所述响应时刻与所述起始时刻作差得到所述VR设备的延迟时间。
