专利号: 2016111642010
申请人: 安徽建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

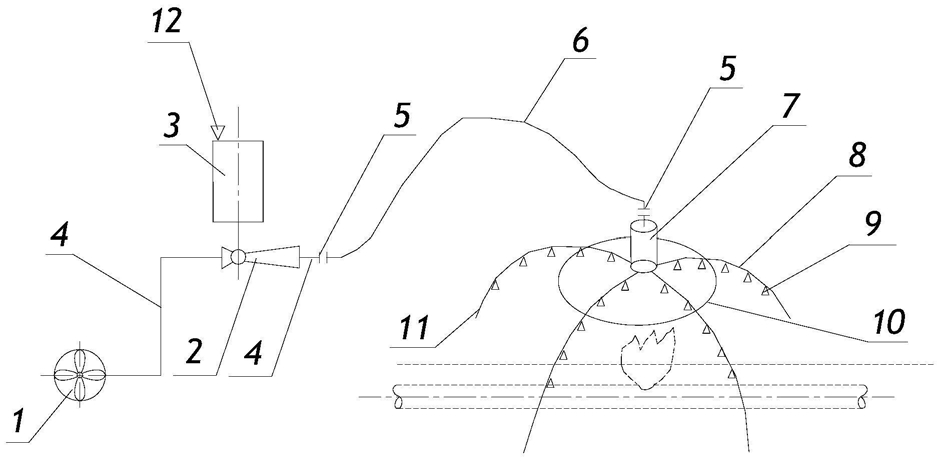

1.一种十字交叉状干粉灭火罩系统,其特征在于,包括通过干粉灭火剂输送钢管依次连接的高压空气压缩机、高位干粉灭火剂储存容器、射气抽粉器、干粉灭火剂喷射装置;

干粉灭火剂喷射装置包括四支交叉状的配送管、安装于配送管末端下方的金属支架、设于四支配送管交叉处的分配器、连接四支配送管的圆环形金属加强筋;分配器分为上部腔体和四个过渡腔体,每支配送管的上端口通过过渡腔体与上部腔体连通,过渡腔体呈近似漏斗状,其顶面为上部腔体底面的四分之一;四支配送管末端封闭、并构成一同心圆,沿配送管长度方向等间隔设有若干开口垂直朝下的干粉灭火剂喷射管口;位于射气抽粉器输出端的输送钢管与干粉灭火剂分配器之间通过金属软管连接,金属软管的两端设有锁紧接合器。

2.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,配送管的材料为不锈钢,直径为50—60毫米,壁厚为2—3毫米。

3.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,干粉灭火剂喷射管口为圆形孔,其孔径沿配送管自上至下逐渐增大。

4.根据权利要求3所述的十字交叉状干粉灭火罩系统,其特征在于,位于配送管最上部的干粉灭火剂喷射管口直径为10—15毫米,距离配送管上端口200—300毫米,位于配送管最下部的干粉灭火剂喷射管口直径为35—40毫米,距离配送管末端400—500毫米。

5.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,分配器的材料为不锈钢,上部腔体的壁厚为1—2毫米,高度为300—400毫米,在顶部一体式设置有长度为20厘米、直径为50—75毫米的不锈钢连接管,不锈钢连接管上端安装锁紧接合器。

6.根据权利要求5所述的十字交叉状干粉灭火罩系统,其特征在于,分配器的上部腔体的形状为圆柱形或倒置圆台状,若上部腔体为圆柱体,则其内直径为150—200毫米。

7.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,干粉灭火器储存容器上部设有加料漏斗。

8.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,四支配送管末端围成同心圆的直径为3—6米。

9.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,金属加强筋的直径为25—30毫米。

10.根据权利要求1所述的十字交叉状干粉灭火罩系统,其特征在于,锁紧接合器为金属消防接合器,直径为50—75毫米,壁厚为1—2毫米。
