专利号: 2016111701150
申请人: 杨光明
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

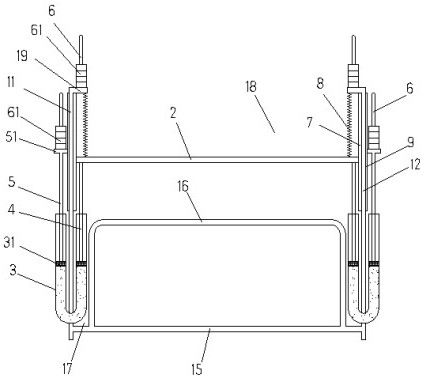

1.一种企业办公文件放置框,包括框体,所述框体包括左侧板、右侧板、前侧板、后侧板、底板,其特征在于:所述框体的底板向上延伸出容纳室,所述容纳室两端分别向外延伸并贯穿前侧板、后侧板,所述容纳室两侧外侧壁分别与左侧板内侧壁、右侧板内侧壁形成间隙空间,所述容纳室上方的框体空腔形成放置空间;所述放置空间内水平分布有一可上下移动的放置板,所述框体上设置有用于驱动放置板上下直线升降的手动升降驱动装置;

所述手动升降驱动装置包括装有液压介质的U型液压连通管、与U型液压连通管相对应的液压密封活塞、升降杆、升降驱动杆、配重砝码,所述左侧板、右侧板底部均固定有一U型液压连通管,所述U型液压连通管的一支管置于间隙空间内、另一支管置于框体外部,所述U型液压连通管的两支管内均配合有用于驱动液压介质流通的液压密封活塞,所述U型液压连通管位于间隙空间内的支管的液压密封活塞上竖向固定着升降杆,所述升降杆的顶端固定在放置板底面上,所述U型液压连通管位于框体外部的支管的液压密封活塞上竖向固定着升降驱动杆,所述升降驱动杆的顶端固定有砝码座,所述砝码座上竖向固定有砝码杆,所述配重砝码套接在砝码杆上;

所述砝码座内侧面向外延伸出T型滑动部,所述左侧板、右侧板外侧壁对应砝码座的位置处分别固定有一竖向分布、与T型滑动部相对应的第一滑轨,所述砝码座通过T型滑动部可上下移动地滑动连接在第一滑轨内。

2.根据权利要求1所述的企业办公文件放置框,其特征在于:所述左侧板、右侧板内侧面中部固定有竖向分布的U型第二滑轨,所述放置板两侧分别向外延伸出与U型第二滑轨相对应的滑块部,所述放置板两端分别通过滑块部实现与U型第二滑轨的可上下移动地滑动配合。

3.根据权利要求1所述的企业办公文件放置框,其特征在于:所述左侧板、右侧板的顶面分别向内延伸出支撑部,所述支撑部底面与放置板顶面之间竖向固定连接有伸缩折叠连接板。

4.根据权利要求3所述的企业办公文件放置框,其特征在于:所述支撑部顶面上固定有砝码杆,该砝码杆上套接有配重砝码。
