专利号: 2016111709720
申请人: 重庆名风家俱有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

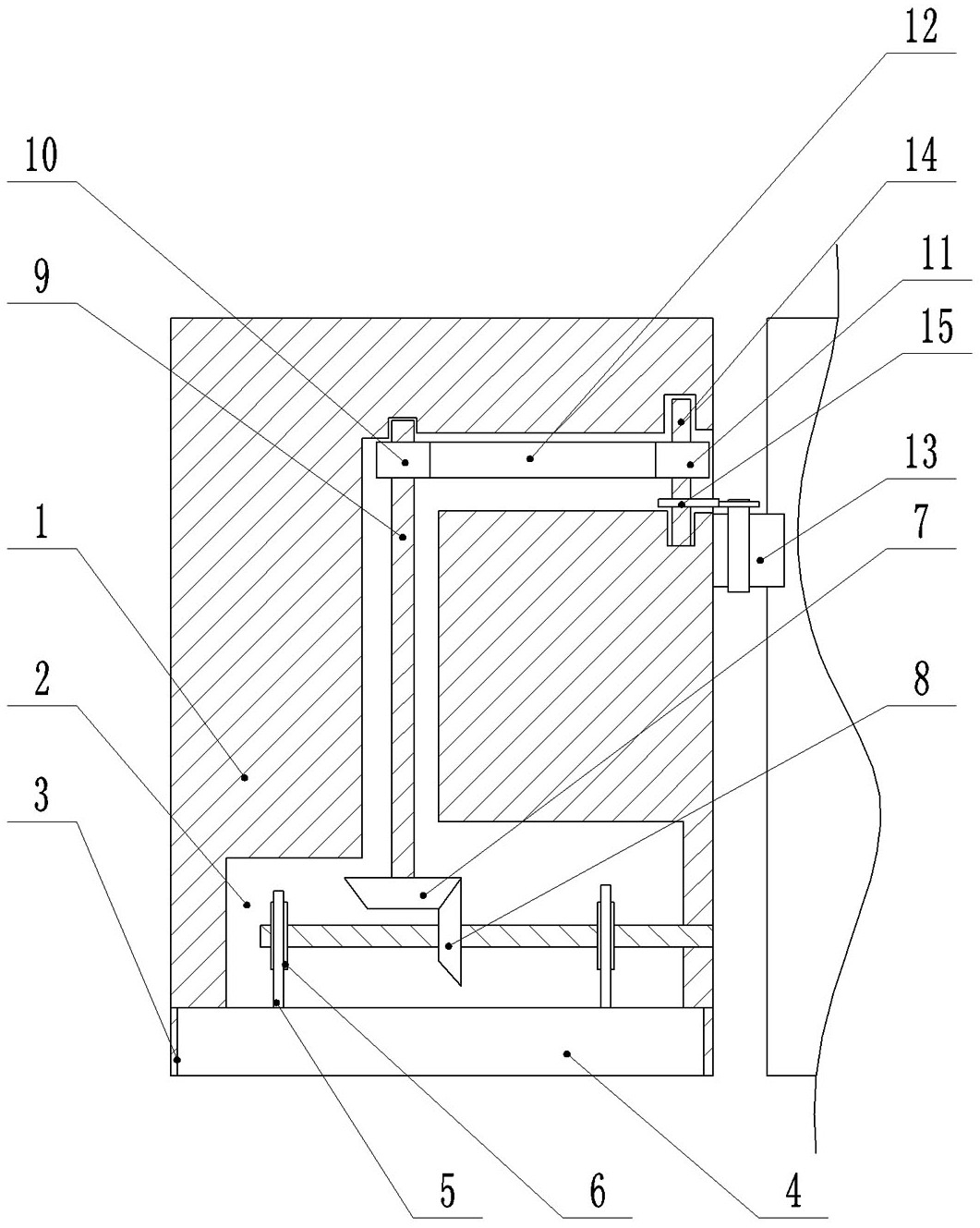

1.一种门板密封机构,其特征在于,门板内设有安装槽和挡板槽,挡板槽位于安装槽下方,挡板槽内设有可用于封闭门板与地面间隙的密封件;合页上设有传动齿轮,安装槽内设有与传动齿轮配合的第二齿轮,第二齿轮内设有第一传动轴,所述传动齿轮、第二齿轮和第一传动轴组合形成行星齿轮结构,其中传动齿轮为太阳轮,第二齿轮为行星轮,第一传动轴为行星架;第一转动轴上部同轴连接有第一皮带轮,第一皮带轮一侧安装有第二皮带轮,第一皮带轮和第二皮带轮之间连接有传送带,第二皮带轮下部同轴连接有水平设置的第一锥齿轮,第一锥齿轮啮合有竖直设置的第二锥齿轮,第二锥齿轮内静连接升降件,升降件的底端与密封件连接。

2.根据权利要求1所述的一种门板密封机构,其特征在于:所述升降件包括与第二锥齿轮连接的传动杆,传动杆上连接有若干第一齿轮,每一个第一齿轮上均啮合有竖直的齿条,齿条底部与密封件相连。

3.根据权利要求2所述的一种门板密封机构,其特征在于:所述第一齿轮为两个,分别位于传动杆的两端。

4.根据权利要求1所述的一种门板密封机构,其特征在于:所述密封件为挡板,挡板与挡板槽间隙配合。

5.根据权利要求4所述的一种门板密封机构,其特征在于:所述密封槽两侧的槽壁上设有滑轨,挡板滑动连接在滑轨上。

6.根据权利要求5所述的一种门板密封机构,其特征在于:所述挡板表面设有防磨层。
