专利号: 2016111782641
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

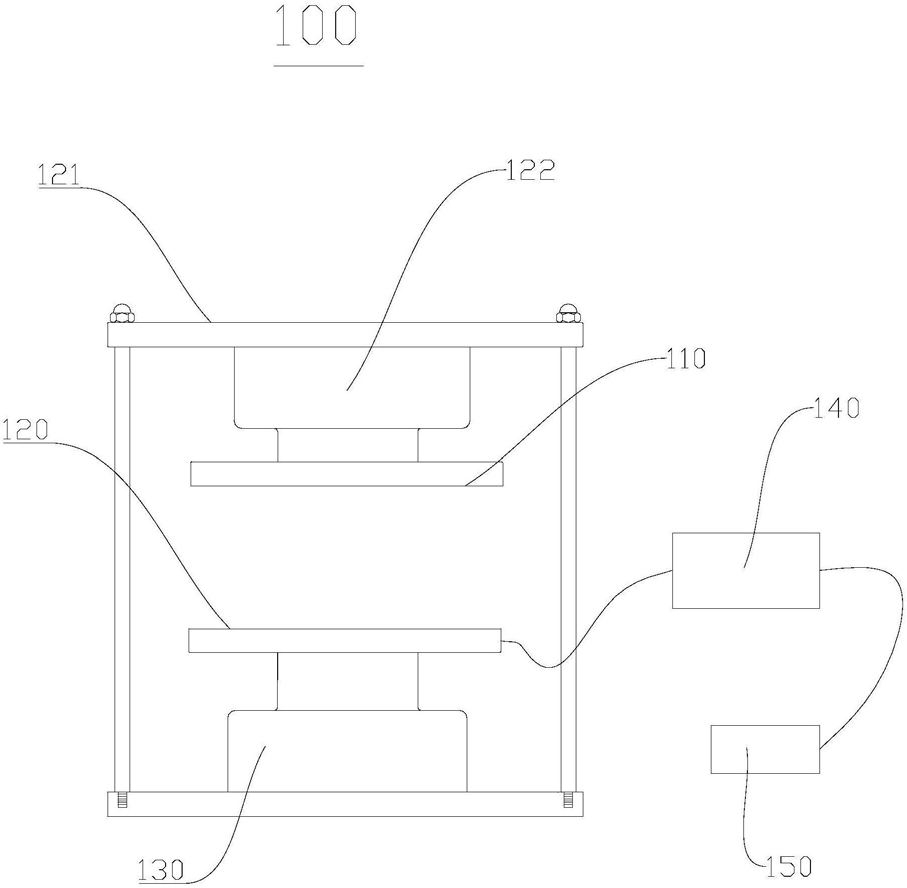

1.一种含水率动态测试装置,其特征在于,所述含水率动态测试装置用于软弱土体的含水率动态测试;所述含水率动态测试装置包括第一挤压盘、第二挤压盘、加载装置、电阻测试仪以及控制系统,所述第一挤压盘和所述第二挤压盘之间平行且相对设置,所述第一挤压盘和所述第二挤压盘之间形成用于放置测试土体的容置空间,所述第一挤压盘连接于所述加载装置,所述第一挤压盘上设置有多对电极,多对所述电极均连接于所述电阻测试仪,所述电阻测试仪连接于所述控制系统;所述第一挤压盘的用来放置土体试样的工作面和所述第二挤压盘的工作面均设置有一定的粗糙度,且二者具有相同的粗糙度;

所述第一挤压盘与所述第二挤压盘相对的表面设置有与多对所述电极数量相等的多对电极孔,多对所述电极分别设置于多对所述电极孔中,每个所述电极与每个所述电极孔的孔壁之间均填充有绝缘材料;多对所述电极孔排列成两排,每排所述电极孔等距分布;

所述软弱土体置于所述第一挤压盘,所述第二挤压盘的工作面与土体试样上表面接触,所述第一挤压盘上升,所述第二挤压盘不能移动,所述第一挤压盘的工作面上的土体试样不断被挤压并发生不均匀的固结现象,挤压面上的含水率分布开始变得不均匀,不同位置处含水率通过所述第一挤压盘上的电极间的电阻实时连续地反映出来;所述第一挤压盘为圆形,多对所述电极孔以圆心为中心,且以向四周辐射的方式布置。

2.根据权利要求1所述的含水率动态测试装置,其特征在于,多对所述电极孔沿所述第一挤压盘的中心轴方向设置,每对所述电极孔分别设置于所述第一挤压盘的中心轴的两侧。

3.根据权利要求1所述的含水率动态测试装置,其特征在于,多对所述电极均通过导线连接于所述控制系统,所述第一挤压盘的侧面设置有出线孔,所述导线从所述出线孔穿出并连接于所述电阻测试仪。

4.根据权利要求1所述的含水率动态测试装置,其特征在于,所述控制系统内设置有基于智能识别的算法的软件系统。

5.根据权利要求1所述的含水率动态测试装置,其特征在于,所述含水率动态测试装置还包括用于固定所述第二挤压盘的反力装置,所述反力装置连接于所述第二挤压盘远离所述第一挤压盘的一端。

6.根据权利要求5所述的含水率动态测试装置,其特征在于,所述含水率动态测试装置还包括用于测试所述加载装置传递到所述第二挤压盘上的反作用力的测力装置,所述测力装置连接于所述控制系统,所述测力装置设置于所述第二挤压盘与所述反力装置之间,并且一端连接于所述第二挤压盘,另一端连接于所述反力装置。

7.一种含水率测试系统,其特征在于,包括用于测试受压前土体的平均含水率的水分测定仪以及如权利要求1‑6任一项所述的含水率动态测试装置。
