专利号: 2016111809663
申请人: 湖南师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

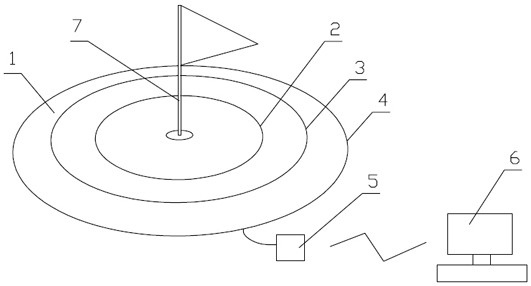

1.一种足球定位球传准辅助测试仪,其特征在于:它包括带有压力传感器阵列的地毯(1),所述的地毯(1)上的压力传感器阵列所覆盖的范围为一个半径为四米的圆;地毯(1)上还分别设有两米界标线(2)、三米界标线(3)和四米界标线(4),所述的三个标线为同心圆结构,同心圆的圆心处即为靶心区(101),靶心区(101)处设有不会影响足球的落点的靶心标识;所述的四米界标线(4)所圈出的区域与压力传感器阵列所覆盖的区域重合;所述的地毯(1)上的压力传感器电连接有无线通讯模块(5);所述的无线通讯模块(5)通过无线信号连接有计算机(6),所述的地毯(1)为多块子地毯拼接而成的一个半径为四米的分体式圆型结构,每一块子地毯上均设有压力传感器阵列;且所有压力传感器阵列都与计算机(6)信号连接;所述的靶心标识包括插旗(7)和伸缩机构(8);所述的插旗(7)安装在伸缩机构(8)上;所述的伸缩机构(8)埋设于靶心区(101)的下方,所述的伸缩机构(8)由计算机(6)远程控制或配备有独立的遥控开关;所述的伸缩机构(8)用于驱动插旗(7)伸出靶心区(101)以上或缩回到靶心区(101)以下;所述的靶心区(101)上设有让插旗(7)穿过的通孔;所述的插旗(7)包括旗杆(701)、内杆(702)和纵向排齿(703);所述的伸缩机构(8)包括驱动电机和驱动齿轮(801);所述的旗杆(701)滑动套接在内杆(702)上,所述的旗杆(701)的外周上设有一条纵向排齿(703);所述的驱动齿轮(801)与纵向排齿(703)啮合;所述的驱动齿轮(801)由驱动电机驱动;所述的驱动电机由计算机(6)远程控制或配备有独立的遥控开关。

2.根据权利要求1所述的足球定位球传准辅助测试仪,其特征在于:它还包括用于监测现场风力和风向的传感器,所述的传感器与所述的计算机(6)信号连接。

3.根据权利要求1所述的足球定位球传准辅助测试仪,其特征在于:它还包括用于监测现场温度和光照强度的传感器,所述的传感器与所述的计算机(6)信号连接。

4.根据权利要求1所述的足球定位球传准辅助测试仪,其特征在于:它还包括用于记录考生踢球动作及足球飞行轨迹的高速摄像机,所述的高速摄像机与计算机(6)信号连接。
