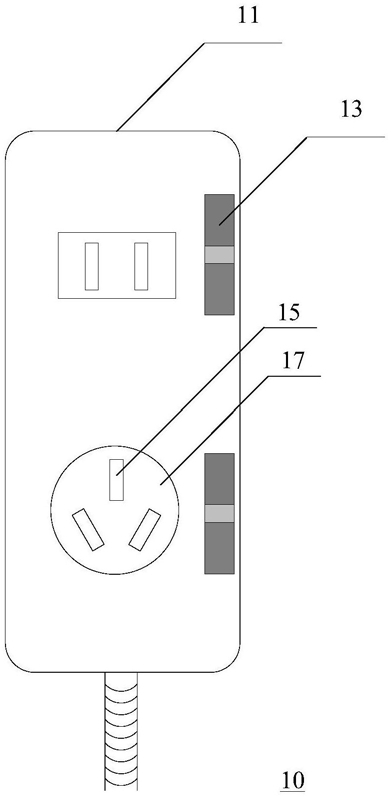

1.一种电磁插座，包括插座基体与设置于所述插座基体内的插座触片，其特征在于，所述插座与磁性插头配合使用且还包括设置于所述插座基体内的磁性转换电路以及设置于所述插座基体表面的触控开关。

2.根据权利要求1所述的插座，其特征在于，所述触控开关电连接所述磁性转换电路，包括N极、S极和无磁性三种转换状态。

3.根据权利要求2所述的插座，其特征在于，所述N极与所述S极的磁性大小通过用户的触控动作进行调整。

4.根据权利要求1所述的插座，其特征在于，所述磁性转换电路中的电磁铁设置于所述插座基体的插孔位置下方。

5.根据权利要求1所述的插座，其特征在于，所述磁性转换电路包括第一输入电路、第二输入电路、电磁电路及比较电路；其中，所述比较电路的第一比较输出端和第二比较输出端分别电连接至所述第一输入电路的输入端与所述第二输入电路的输入端，所述第一输入电路的输出端与所述第二输入电路的输出端分别电连接至所述电磁电路的第一输入端与第二输入端。

6.根据权利要求5所述的插座，其特征在于，所述比较电路包括第一滑动变阻器(SR1)、比较器(COMP)、第七二极管(D7)、反相器(NV)、第七电阻(R7)、第八电阻(R8)及第一比较输出端(A)、第二比较输出端(B)；其中，所述第一滑动变阻器(SR1)电连接至高电平(VCC)与接地端(GND)之间且其滑动端电连接至所述比较器(COMP)的第一输入端，所述第七电阻(R7)与所述第八电阻(R8)依次串接于高电平(VCC)与接地端(GND)之间且所述比较器(COMP)的第二输入端电连接至所述第七电阻(R7)与所述第八电阻(R8)串接形成的节点处，所述第七二极管(D7)电连接至所述比较器(COMP)的输出端与第一比较输出端(A)之间，所述反相器(NV)电连接至所述第一比较输出端(A)与所述第二比较输出端(B)之间；

所述电磁电路包括第二滑动变阻器(SR2)与电磁铁；所述第二滑动变阻器(SR2)的两端均电连接至所述电磁铁的一端，其滑动端电连接至所述第二输入电路的输出端且与所述第一滑动变阻器(SR1)的滑动端联动连接；所述电磁铁的另一端电连接至所述第一输出电路的输出端。

7.根据权利要求6所述的插座，其特征在于，所述第一滑动变阻器(SR1)及所述第二滑动变阻器(SR2)均包括第一滑动段、导线段及第二滑动段；所述第一滑动段、所述导线段与所述第二滑动段依次串行连接且所述第一滑动段与所述第二滑动段的阻值比等于所述第八电阻(R8)与所述第七电阻(R7)的阻值比；所述第一滑动变阻器(SR1)的导线段上设置有绝缘材料。

8.根据权利要求7所述的插座，其特征在于，所述第一滑动段与所述第二滑动段的阻值比为1:1。

9.一种磁性插头，包括插头基体以及设置于所述插头基体上的插头触片，其特征在于，所述插头与电磁插座配合使用且在所述插头靠近所述插头触片位置处设置有磁性区域，所述磁性区域用于在用户将所述磁性插头插入带有异性磁性的所述电磁插座时提供插入助力并在用户将所述磁性插头拔出带有同性磁性的所述电磁插座时提供拨出助力。

10.根据权利要求9所述的插头，其特征在于，所述磁性区域设置于所述插头基体与所述插头触片接触的基体平面处。
