专利号: 2016111861681
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

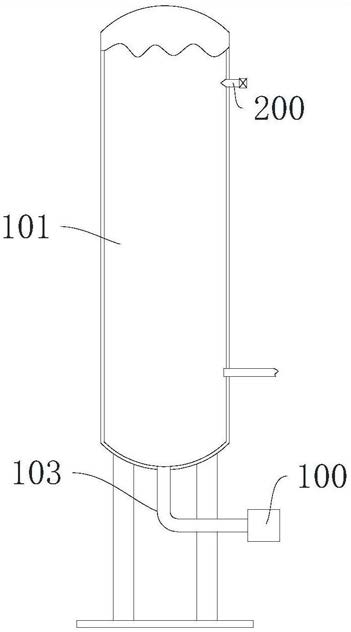

1.一种气体间歇喷射量测量装置,其特征在于,包括安装架、底座、间歇式气体喷嘴、第一缓冲罐和第二缓冲罐,所述安装架设置于所述底座,所述底座的底部设置有滑轮,所述第一缓冲罐和所述第二缓冲罐分别设置于所述安装架,所述第一缓冲罐设置有第一进气口和第一出气口,所述第二缓冲罐设置有第二进气口和第二出气口,所述间歇式气体喷嘴通过进气管道与所述第一进气口连通,所述第一出气口和所述第二进气口之间通过连通管道连通,所述连通管道设置有第一节流阀,所述第二出气口设置有出气管道,所述出气管道依次设置有第二节流阀和质量流量计,所述第二节流阀设置于所述第二出气口和所述质量流量计之间;所述第一进气口设置有过滤网,所述第一缓冲罐设置有第一气压计,所述第二缓冲罐设置有第二气压计。

2.根据权利要求1所述的气体间歇喷射量测量装置,其特征在于,所述连通管道包括缓冲管道,所述第二节流阀设置于所述缓冲管道。

3.根据权利要求2所述的气体间歇喷射量测量装置,其特征在于,所述缓冲管道呈“U”字形,所述缓冲管道的两端分别与所述连通管道连通。

4.根据权利要求1所述的气体间歇喷射量测量装置,其特征在于,所述进气管道为高压稳定气源输入管道。

5.根据权利要求4所述的气体间歇喷射量测量装置,其特征在于,所述气源输入管道设置有气体喷射器,所述气体喷射器设置有所述间歇式气体喷嘴。

6.根据权利要求4所述的气体间歇喷射量测量装置,其特征在于,所述气源输入管道弯折呈“L”字形,所述气源输入管道与所述第一进气口连通。

7.根据权利要求6所述的气体间歇喷射量测量装置,其特征在于,所述第一进气口设置于所述第一缓冲罐的底部,所述第二出气口设置于所述第二缓冲罐的顶端。

8.根据权利要求1所述的气体间歇喷射量测量装置,其特征在于,所述第一缓冲罐和所述第二缓冲罐分别为稳压罐。

9.根据权利要求1所述的气体间歇喷射量测量装置,其特征在于,所述第一缓冲罐的内部设置有由橡胶制成的软质内罐,所述软质内罐与所述第一缓冲罐之间设置有间隙。

10.一种气体间歇喷射量测量系统,其特征在于,包括高压稳定气体输入装置和权利要求1至9中任意一项所述的气体间歇喷射量测量装置,所述高压稳定气体输入装置与所述间歇式气体喷嘴连通。
