专利号: 2016111872559
申请人: 陈国林
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

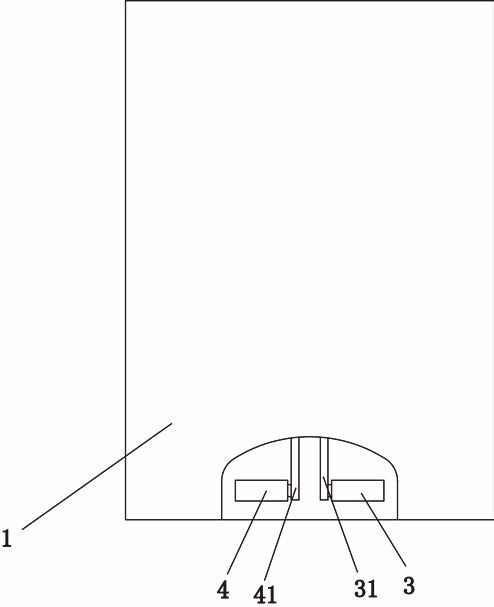

1.一种避免意外打开的垃圾桶,包括桶体(1)和设置于该桶体(1)内部的储物仓(14),所述桶体(1)上转动设置有桶盖(2),所述桶体(1)上设置有两个脚踏板,分别为甲踏板(3)和乙踏板(4),其特征在于:所述甲踏板(3)和所述乙踏板(4)分别通过甲连杆(31)和乙连杆(41)各自连接有甲转动件(32)和乙转动件(42),所述甲转动件(32)和乙转动件(42)内设置有扭簧用于复位,所述甲踏板(3)和乙踏板(4)下方设置有分别设置有甲储液囊(51)和乙储液囊(61),所述甲储液囊(51)连接有甲输液筒(5),所述甲输液筒(5)和竖直的活塞筒(7)相连,所述活塞筒(7)内活动设置有甲活塞杆(81),所述甲活塞杆(81)端部连接有底板(82),所述底板(82)上活动连接有顶杆(8),所述桶盖(2)下部且位于所述顶杆(8)正上方位置设置有承压板(21),所述桶体(1)内设置有导向板(11),所述顶杆(8)可穿过所述导向板(11)将所述承压板(21)顶起从而使得桶盖(2)翻转,所述导向板(11)和所述底板(82)之间设置有复位弹簧(86),所述乙储液囊(61)连接有乙输液筒(6),所述乙输液筒(6)内活动设置有乙活塞杆(9),所述乙活塞杆(9)端部设置有顶板(91),所述顶板(91)设置于所述储物仓(14)下方并且可推动所述储物仓(14)上移,所述乙输液筒(6)和竖直的活塞筒(7)相连,所述乙活塞杆(9)下端部分盖住所述乙输液筒(6)和活塞筒(7)相连的输液管道(63)。

2.根据权利要求1所述的一种避免意外打开的垃圾桶,其特征在于:所述顶杆(8)顶端设置有半球体(83)用于和承压板(21)接触时减少摩擦。

3.根据权利要求1所述的一种避免意外打开的垃圾桶,其特征在于:所述顶杆(8)底端设置有螺纹(84),所述顶杆(8)通过螺纹连接方式安装于所述底板(82)上。

4.根据权利要求3所述的一种避免意外打开的垃圾桶,其特征在于:所述顶杆(8)上设置有豁口(85)可用扳手夹持此处用于转动该顶杆(8)。

5.根据权利要求1所述的一种避免意外打开的垃圾桶,其特征在于:所述活塞筒(7)通过安装支架(73)安装与所述桶体(1)内壁上,所述活塞筒(7)端部设置有端板(72)。

6.根据权利要求1所述的一种避免意外打开的垃圾桶,其特征在于:所述甲储液囊(51)外设置有甲限位挡板(52),所述乙储液囊(61)外设置有乙限位挡板(62)。

7.根据权利要求1所述的一种避免意外打开的垃圾桶,其特征在于:所述桶盖(2)通过合页(12)和所述桶体(1)相连,所述桶体(1)上设置有限位挡块(13),所述桶盖(2)上设置有压块(22),所述压块(22)压在所述限位挡块(13)上且所述桶盖(2)的上表面和所述桶体(1)的顶面齐平或低于该顶面。
