专利号: 2016111907825
申请人: 河南科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

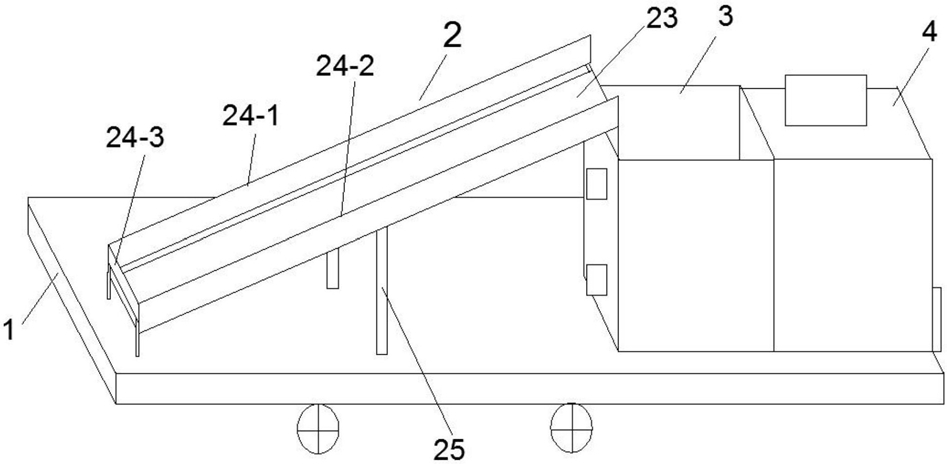

1.一种园林绿化废弃物处理装置,其特征在于,包括:行走底座(1)、传送装置(2)、粉碎箱体(3)、积压箱体(4)、粉碎装置(5)、第一绞龙装置(6)、伸缩电机(7)、压板(8)和第二绞龙装置(9);

所述传送装置(2)包括:第一支柱(21-1)、第二支柱(21-2)、第三支柱(21-3)、第四支柱(21-4)、第一转轴(22-1)、第二转轴(22-2)、传送带(23)、第一挡板(24-1)、第二挡板(24-

2)、第三挡板(24-3)和支杆(25);

所述第一支柱(21-1)和所述第二支柱(21-2)均垂直设置在所述行走底座(1)上,所述第三支柱(21-3)和所述第四支柱(21-4)均垂直设置在所述粉碎箱体(3)顶部;所述第一转轴(22-1)活动跨设在所述第一支柱(21-1)和所述第二支柱(21-2)的侧壁上,所述第二转轴(22-2)活动跨设在所述第三支柱(21-3)和所述第四支柱(21-4)的侧壁上,并且所述第一转轴(22-1)和所述第二转轴(22-2)平行;所述传送带(23)套设在所述第一转轴(22-1)和所述第二转轴(22-2)上,并且所述传送带(23)底面与位于所述传送带(23)正下方的所述行走底座(1)顶面之间形成锐角;所述第一挡板(24-1)跨设在所述第一支柱(21-1)和所述第三支柱(21-3)上,所述第二挡板(24-2)跨设在所述第二支柱(21-2)和所述第四支柱(21-4)上,所述第三挡板(24-3)跨设在所述第一支柱(21-1)和所述第二支柱(21-2),并且所述第一挡板(24-1)和所述第二挡板(24-2)底部均设置有所述支杆(25);

所述粉碎箱体(3)和所述积压箱体(4)均为长方体结构,所述粉碎箱体(3)一侧面和所述积压箱体(4)一侧面相贴合设置在所述行走底座(1)上;

所述粉碎箱体(3)包括:第一处理箱(31)、第二处理箱(32)和第三处理箱(33),并且所述第二处理箱(32)设置在所述第一处理箱(31)下方,所述第三处理箱(33)设置在所述第二处理箱(32)下方;所述积压箱体(4)包括:第四处理箱(41)和第五处理箱(42),并且所述第五处理箱(42)设置在所述第四处理箱(41)的下方;

所述第一处理箱(31)和所述第二处理箱(32)之间通过第一通孔(31-1)连通;所述第一处理箱(31)和所述第四处理箱(41)之间通过第二通孔(31-2)连通;所述第二处理箱(32)和所述第三处理箱(33)之间通过第三通孔(32-1)连通;所述第三处理箱(33)和所述第五处理箱(42)之间通过第四通孔(33-1)连通;所述第四处理箱(41)和所述第五处理箱(42)之间通过第五通孔(41-1)连通;所述第五处理箱(42)上设置有出口(42-1),所述出口(42-1)上设置有出口盖(42-2);

所述粉碎装置(5)设置在所述第一处理箱(31)内部;

所述第一绞龙装置(6)的电机设置在所述第一处理箱(31)的外壁上,所述第一绞龙装置(6)的绞龙轴横向设置在所述第一处理箱(31)内部,所述第一绞龙装置(6)的绞龙轴输出端与所述第二通孔(31-2)位置对应,并且所述第一绞龙装置(6)位于所述粉碎装置(5)下方;

所述伸缩电机(7)的电机设置在所述第四处理箱(41)的顶盖上,所述伸缩电机(7)的伸缩杆穿过所述顶盖设置在所述第四处理箱(41)的内部;

所述压板(8)设置在所述伸缩杆下端,所述压板(8)与所述顶盖平行,并且所述伸缩杆垂直于所述压板(8),并且所述压板(8)的横截面面积大于所述第五通孔(41-1)的面积;

所述第二绞龙装置(9)的电机设置在所述第三处理箱(33)的外壁上,所述第二绞龙装置(9)的绞龙轴横向设置在所述第三处理箱(33)内部,所述第二绞龙装置(9)的绞龙轴穿过所述第四通孔(33-1)延伸至所述第五处理箱(42)内部,并且所述第二绞龙装置(9)的绞龙轴输出端与所述出口(42-1)位置对应。

2.如权利要求1所述的园林绿化废弃物处理装置,其特征在于,所述第三支柱(21-3)和所述第四支柱(21-4)分别设置在所述第一处理箱(31)的两相对侧板顶部。

3.如权利要求1所述的园林绿化废弃物处理装置,其特征在于,所述第一处理箱(31)、所述第二处理箱(32)、所述第三处理箱(33)、所述第四处理箱(41)和所述第五处理箱(42)均为四棱柱结构。

4.如权利要求1所述的园林绿化废弃物处理装置,其特征在于,所述第三通孔(32-1)和所述第五通孔(41-1)位于同一平面上。
