专利号: 2016111910372
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

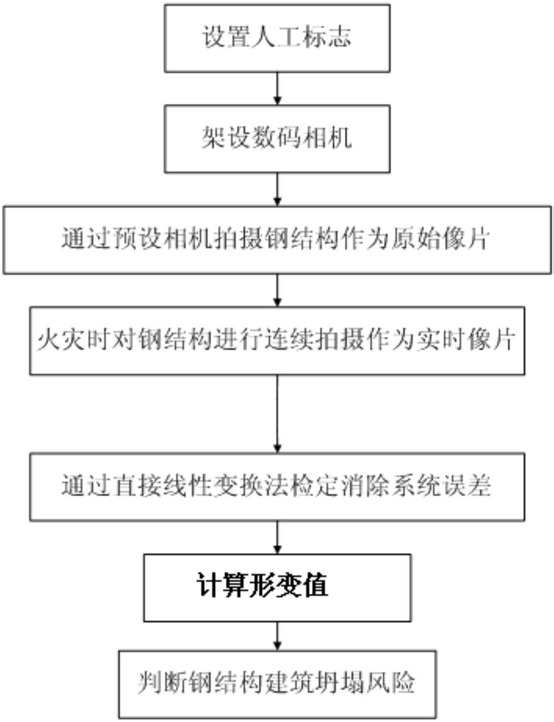

1.火灾中钢结构建筑坍塌风险监测方法,其特征在于:包括,在钢结构建筑中起承载作用的立面上设置人工标志;人工标志包括变形点和控制点;

在建筑防火审核时,对准钢结构建筑立面架设多个摄影装置;

拍摄钢结构立面像片,并存底备用;

当火灾发生时,摄影装置校准到拍摄存底像片时相同的位置与方向,对钢结构建筑立面进行实时拍摄;

读取实时像片和存底像片中的控制点并进行检定,消除摄影装置误差,得到修正后的实时像片;

提取修正后实时像片中变形点的信息,计算出变形点的形变值;

判断变形点的形变值是否达到承载力极限,如果时,则认为建筑存在坍塌风险;若形变值未达到承载力极限则重复继续监测。

2.根据权利要求1所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:像素点与人工标志的比例尺 其中,f为摄影装置主距,L为控制点距离摄影装置水平距离。

3.根据权利要求2所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:变形点和控制点以正交格网形式布置。

4.根据权利要求1所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:每个人工标志在若干个摄影装置的拍摄范围内。

5.根据权利要求1或4所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:摄影装置为数码相机。

6.根据权利要求1所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:采用直接线性变换法对实时像片和存底像片中的控制点进行检定,消除摄影装置误差。

7.根据权利要求1所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:变形点的形变函数为,δ=Y-X

其中,δ为形变值,Y为火灾中钢结构长度,X为钢结构原始长度。

8.根据权利要求1所述的火灾中钢结构建筑坍塌风险监测方法,其特征在于:通过绘图软件采集形变点实时的形变值,绘制成实时形变曲线。
