专利号: 2016111931504
申请人: TCL移动通信科技(宁波)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

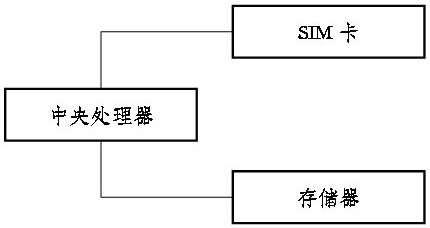

1.一种移动终端,其特征在于,包括依次连接的SIM卡、中央处理器,存储器;

所述中央处理器包括存储器读写模块、插卡检测模块、拔卡检测模块、时间获取模块、定时模块;

存储器读写模块分别与所述插卡检测模块、拔卡检测模块连接,用于读写存储器;

插卡检测模块,用于在移动终端插入SIM卡时会触发执行插卡检测;

拔卡检测模块,用于在移动终端拔出SIM卡时会触发执行拔卡检测;

时间获取模块与所述存储器读写模块连接,用于获取当前时间;

定时模块与所述时间获取模块连接,用于定时触发时间获取模块获取当前时间并通过存储器读写模块将该时间写入时间保存模块中,所述存储器用于存储移动终端掉卡的次数,以及每次SIM卡硬掉卡时间。

2.根据权利要求1所述的移动终端,其特征在于,所述存储器,包括第一计数器模块、第二计数器模块、时间保存模块、硬掉卡记录模块;

第一计数器模块用于计数总的硬掉卡次数;

第二计数器模块用于在检测到插卡时判断上一次拔卡是否为硬掉卡所导致的;

时间保存模块用于保存最近一次硬掉卡的时间;

硬掉卡记录模块用于记录所有硬掉卡的时间。

3.根据权利要求1所述的移动终端,其特征在于,其还包括一与SIM卡槽连接的用于插卡或拔卡检测的接触点,所述插卡检测模块、拔卡检测模块分别连接至所述接触点。

4.根据权利要求3所述的移动终端,其特征在于,所述接触点包括第一接触点P1和第二接触点P2,当SIM卡插入时第一接触点P1与第二接触点P2连接,触发插卡检测模块,当SIM卡拔出时第一接触点P1与第二接触点P2断开连接,触发拔卡检测模块。

5.根据权利要求2所述的移动终端,其特征在于,当移动终端检测到插卡时,插卡检测模块被触发,插卡检测模块用于将执行以下步骤:步骤J11、插卡检测模块通过存储器读写模块从存储器处读取第一计数器模块的值,并将该第一计数器模块的值加1后再通过存储器读写模块写入存储器的第一计数器模块中;步骤J12、插卡检测模块通过存储器读写模块从存储器处读取第二计数器模块的值,判断该第二计数器模块的值是否为1;如果第二计数器模块的值为1则通过存储器读写模块从存储器处读取时间保存模块中保存的时间值,将该时间通过存储器读写模块写入存储器的硬掉卡记录模块中,并将该时间显示出来提示用户最近一次硬掉卡的时间;如果第二计数器模块的值为0则通过存储器读写模块将1写入存储器的第二计数器模块中;步骤J13、插卡检测模块触发定时模块开启,定时模块每隔一固定时间通过时间获取模块获取系统时间,并将该时间通过存储器读写模块写入存储器的时间保存模块中。

6.根据权利要求2所述的移动终端,其特征在于,当移动终端检测到拔卡时,拔卡检测模块用于执行以下步骤:步骤J21、拔卡检测模块通过存储器读写模块从存储器处读取第一计数器模块的值,并将该第一计数器模块的值减1后再通过存储器读写模块写入存储器的第一计数器模块中;步骤J22、拔卡检测模块通过存储器读写模块将0写入存储器的第二计数器模块中。

7.一种基于权利要求1-6任一项所述移动终端的SIM卡硬掉卡记录方法,其特征在于,包括:步骤A、在移动终端的存储器中设置第一计数器,在移动终端中插入SIM卡时读取该第一计数器的值,将该第一计数器的值加一后再写回存储器中;

步骤B、当移动终端检测到SIM卡拔出时读取的第一计数器,将该第一计数器的值减一后再写回存储器中;

步骤C、 在移动终端插入SIM卡状态下读取存储器中的第一计数器,再将该第一计数器的值减一后就是移动终端曾经掉卡的次数,并记录每次SIM卡硬掉卡时间保存在移动终端存储器中。

8.根据权利要求7所述基于移动终端的SIM卡硬掉卡记录方法,其特征在于,所述记录每次SIM卡硬掉卡时间包括以下步骤:S1、在移动终端的存储器中设置第二计数器,该第二计数器的值在插入SIM卡时设为1,在拔出SIM卡时设为0;

S2、在移动终端的存储器中设置一时间保存模块,当移动终端中插入SIM卡时后,每隔一固定时间会将当前时间保存至该模块;

S3、在移动终端的存储器中设置一硬掉卡记录模块,用于记录每一次拔卡的时间;

S4、当移动终端插入SIM卡时读取存储器的第二计数器,若该第二计数器的值为1则读取存储器的时间保存模块中保存的上一次硬掉卡的时间,并将该时间写入存储器的硬掉卡记录模块中;

S5、在移动终端插入SIM卡状态下读取存储器的硬掉卡记录模块,该硬掉卡记录模块中所记录的时间为每一次硬掉卡的时间。
