专利号: 2016111933162
申请人: 安徽建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

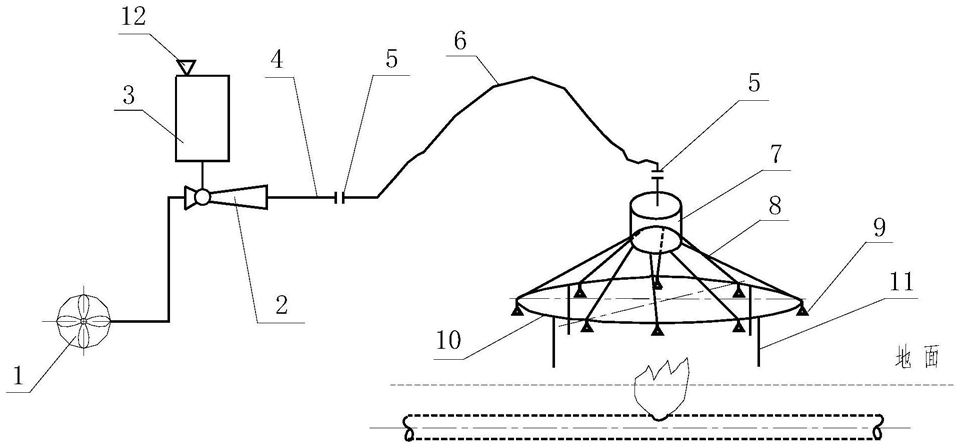

1.一种环状干粉灭火罩系统,其特征在于:包括干粉喷射机构,所述干粉喷射机构包括干粉灭火剂分配器(7)、环形管(10)、一个以上的干粉灭火剂输送斗(8)以及两个以上的干粉灭火剂喷射管(9),所述干粉灭火剂输送斗(8)的上端与所述干粉灭火剂分配器(7)相连通,所述干粉灭火剂输送斗(8)的下端与所述环形管(10)相连通,所述干粉灭火剂喷射管(9)固定在所述环形管(10)上并与所述环形管(10)相连通;

所述干粉灭火剂分配器(7)位于所述环形管(10)的中心上方,所述干粉灭火剂输送斗(8)的轴线与所述环形管(10)的中心线间的夹角为50°。

2.如权利要求1所述的环状干粉灭火罩系统,其特征在于:所述环形管(10)固定在支撑架(11)上。

3.如权利要求1或2所述的环状干粉灭火罩系统,其特征在于:还包括动力机构,用于提供喷射干粉灭火剂的动力源。

4.如权利要求3所述的环状干粉灭火罩系统,其特征在于:还包括干粉供送机构,所述动力机构为高压空气压缩机(1),所述干粉供送机构包括高位干粉灭火剂储存容器(3)以及射气抽粉器(2),所述射气抽粉器(2)的进气口与所述高压空气压缩机(1)相连通,所述射气抽粉器(2)的进料口与所述高位干粉灭火剂储存容器(3)相连通,所述射气抽粉器(2)的出料口与所述干粉灭火剂分配器(7)相连通。

5.如权利要求4所述的环状干粉灭火罩系统,其特征在于:所述射气抽粉器(2)的出料口依次通过一输送管(4)和一金属软管(6)与所述干粉灭火剂分配器(7)相连通。

6.如权利要求1或2所述的环状干粉灭火罩系统,其特征在于:所述干粉灭火剂输送斗(8)的数量为八个,八个所述干粉灭火剂输送斗(8)以相邻互成45°角的辐射状进行布置。

7.如权利要求1或2所述的环状干粉灭火罩系统,其特征在于:所述干粉灭火剂喷射管(9)的数量为八个,所述环形管(10)呈圆环形,八个所述干粉灭火剂喷射管(9)沿着所述环形管(10)的圆周方向等间隔布置。

8.如权利要求1或2所述的环状干粉灭火罩系统,其特征在于:所述干粉灭火剂输送斗(8)与所述干粉灭火剂喷射管(9)数量相同、位置相应。

9.如权利要求1或2所述的环状干粉灭火罩系统,其特征在于:所述干粉灭火剂喷射管(9)的喷射口朝下布置,所述干粉灭火剂喷射管(9)的喷射口的喷射角为120°。
