专利号: 2016111933961
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

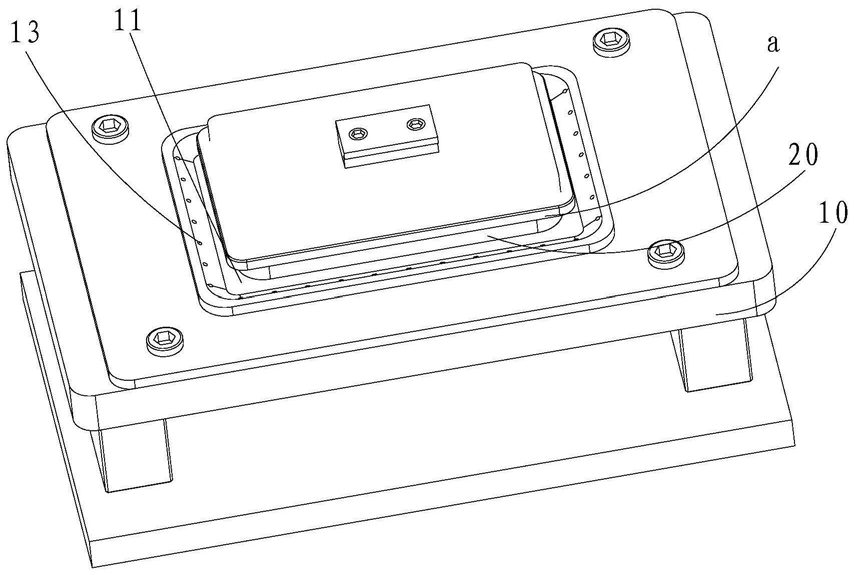

1.一种数控机床用夹具,其特征在于,包括底座、模仁及盖板,所述底座设有定位槽,所述模仁嵌设于所述定位槽,所述模仁的上部边缘与所述定位槽的内壁具有一定间距,产品设于所述模仁,所述盖板压持于所述产品,所述底座的底部设有进液孔,所述底座的顶部开设有贯通所述进液孔与所述定位槽的喷液孔,多个所述喷液孔沿所述定位槽的周缘设置。

2.根据权利要求1所述数控机床用夹具,其特征在于,所述定位槽的内壁包括底壁及侧壁,所述侧壁与所述底壁成钝角设置。

3.根据权利要求2所述数控机床用夹具,其特征在于,所述喷液孔设于所述侧壁的边缘,所述喷液孔倾斜设于所述侧壁且朝向所述产品设置。

4.根据权利要求1所述数控机床用夹具,其特征在于,所述底座内部环绕所述定位槽一周开设有储液槽,所述储液槽与所述进液孔连通,所述喷液孔连通所述储液槽与所述定位槽。

5.根据权利要求4所述数控机床用夹具,其特征在于,所述底座包括出液板及垫脚,所述储液槽及所述进液孔设于所述垫脚,所述喷液孔设于所述出液板,所述出液板设有定位孔,所述出液板盖设于所述垫脚以使所述定位孔与所述垫脚的顶面形成所述定位槽。

6.根据权利要求5所述数控机床用夹具,其特征在于,所述数控机床用夹具还包括密封圈,所述垫脚开设有密封槽,所述密封槽环绕所述储液槽设置,所述密封圈设于所述密封槽且其顶面与所述出液板密封。

7.根据权利要求6所述数控机床用夹具,其特征在于,所述密封槽包括环绕于所述储液槽内侧设置的第一密封槽及环绕于所述储液槽外侧设置的第二密封槽,所述密封圈包括第一密封圈及第二密封圈,所述第一密封圈设于所述第一密封槽且其顶面与所述出液板密封,所述第二密封圈设于所述第二密封槽且其顶面与所述出液板密封。

8.根据权利要求5所述数控机床用夹具,其特征在于,所述垫脚包括储液板、立板及底板,两所述立板分别竖直设于所述底板的两端,所述储液板架设于两所述立板,所述进液孔及所述储液槽设于所述储液板。

9.根据权利要求4-8任一项所述数控机床用夹具,其特征在于,所述进液孔为两个,两个所述进液孔相对设于所述底座的两端。

10.一种数控机床,其特征在于,包括如权利要求1-9任一项所述的数控机床用夹具。
