1.一种γ-FeOOH纳米粉体的制备方法,包括沉淀法,其特征在于:主要是采用FeSO4·
7H2O溶液和胺基化合物经沉淀反应制备γ-FeOOH纳米粉体,具体包括如下步骤:
1)、称取适量的FeSO4·7H2O固体加入盛有一定量去离子水的烧杯中,并将其放到磁力搅拌器上进行搅拌,使固体完全溶解,溶液混合均匀;
2)、将适量的胺基化合物加入上述溶液中,于25~100℃下继续搅拌直至反应结束;
3)、静置后去除上清液后进行过滤,并依次用去离子水和无水乙醇超声洗涤几次;
4)、在烘箱中进行烘干处理即可制得γ-FeOOH纳米粉体;
所述胺基化合物为六次甲基四胺、甲胺或乙二胺;

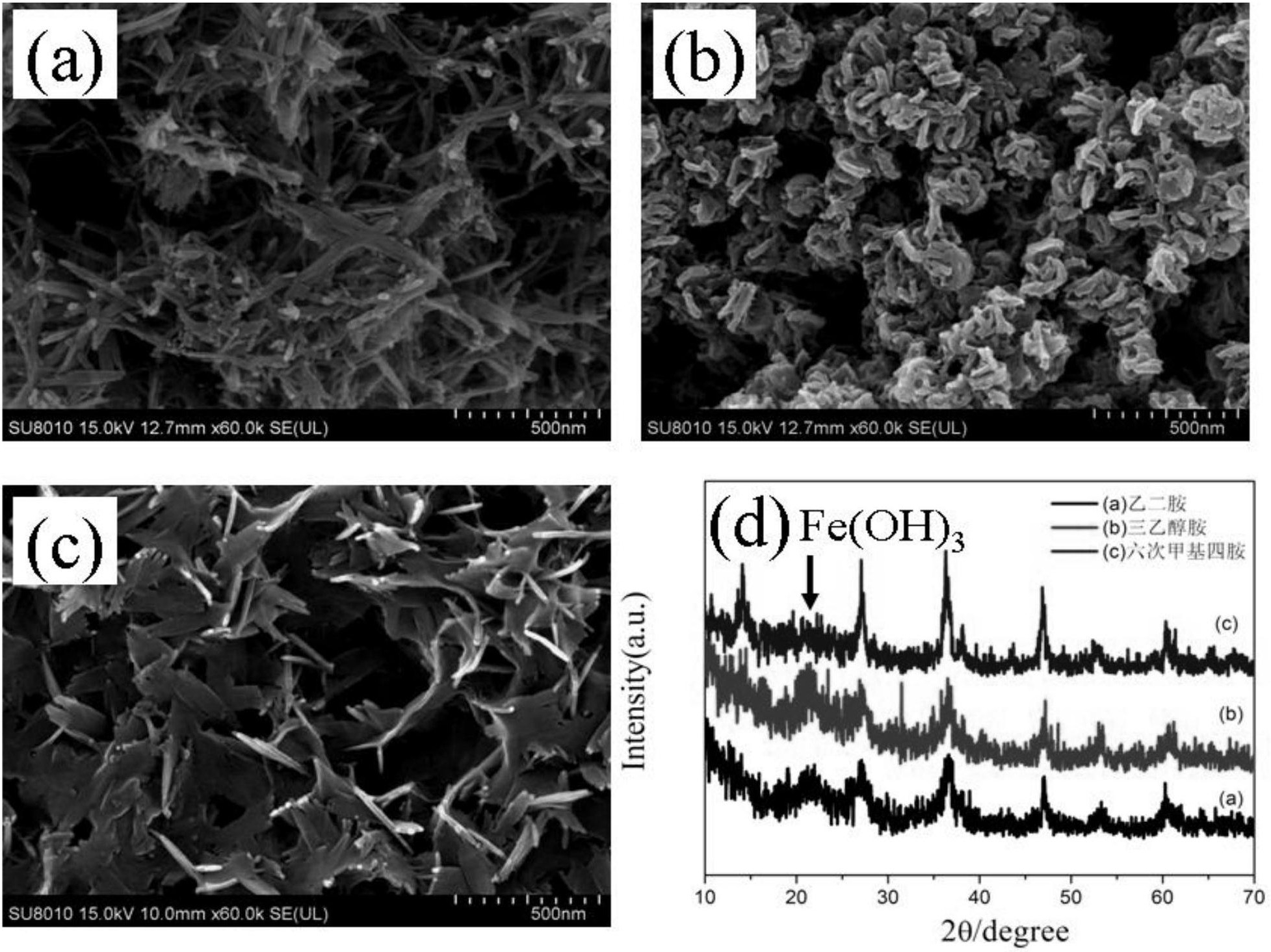

采用乙二胺作为反应物时,得到的产物的形态主要是以棒状为主,且含有较多的Fe(OH)3杂相;
用六次甲基四胺作为反应物时,所得产物形态为长片状,且每个长片是由若干纳米棒组成,Fe(OH)3杂相少;
胺基化合物的添加量以反应结束后体系的pH值达到7为准。
2.如权利要求1所述的制备方法,其特征在于:步骤1)和2)中的搅拌速度为50~150r/min。
