专利号: 2016111962292
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

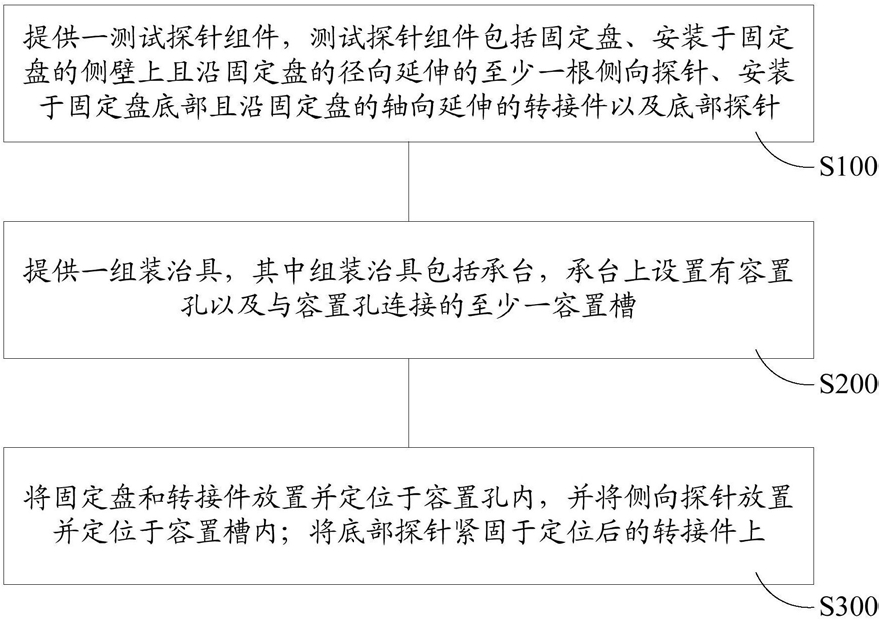

1.一种坐标测量机的测试探针的组装方法,其特征在于,所述方法包括:提供一测试探针组件,所述测试探针组件包括固定盘、安装于所述固定盘的侧壁上且沿所述固定盘的径向延伸的至少一根侧向探针、安装于所述固定盘底部且沿所述固定盘的轴向延伸的转接件以及底部探针;

将所述底部探针预先安装于所述转接件上;

提供一组装治具,其中所述组装治具包括承台,所述承台上设置有容置孔以及与所述容置孔连接的至少一容置槽;

将所述固定盘和所述转接件放置并定位于所述容置孔内,并将所述侧向探针放置并定位于所述容置槽内;具体为,从所述承台的一侧将所述固定盘、所述转接件以及所述底部探针放置并定位于所述容置孔内,并使得所述底部探针从所述承台的另一侧至少部分外露;

将所述底部探针紧固于定位后的所述转接件上。

2.根据权利要求1中的组装方法,其特征在于,所述侧向探针的数量为四个,所述四个侧向探针以所述固定盘为中心两两相对设置且相邻设置的所述侧向探针相互垂直,所述容置槽的数量为四个,所述四个容置槽以所述容置孔为中心两两相对设置且相邻设置的所述容置槽相互垂直。

3.根据权利要求1中的组装方法,其特征在于,所述提供一组装治具的步骤包括:对所述组装治具进行位置调整,以使得所述容置槽沿预设的参考方向设置;

所述将所述固定盘和所述转接件放置并定位于所述容置孔内,并将所述侧向探针放置并定位于所述容置槽内的步骤之后进一步包括:将定位的所述转接件或所述固定盘与所述坐标测量机的检测设备进行连接。

4.根据权利要求3中的组装方法,其特征在于,所述对所述组装治具进行位置调整的步骤包括:对沿所述容置槽的延伸方向间隔设置的两个参考点进行坐标检测;

根据检测后的坐标判断所述容置槽的延伸方向与所述参考方向是否在误差容许范围内。

5.根据权利要求4中的组装方法,其特征在于,在所述将所述底部探针紧固于定位后的所述转接件上的步骤之后,进一步包括:利用所述侧向探针对所述两个参考点进行坐标检测;

根据检测后的坐标判断所述侧向探针的延伸方向与所述参考方向是否在所述误差容许范围内。

6.根据权利要求3中的组装方法,其特征在于,所述组装治具进一步包括锁止件;

所述将所述底部探针紧固于定位后的所述转接件上的步骤之前,进一步包括:利用所述锁止件将所述固定盘固定于所述容置孔内。
