专利号: 2016111996918
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

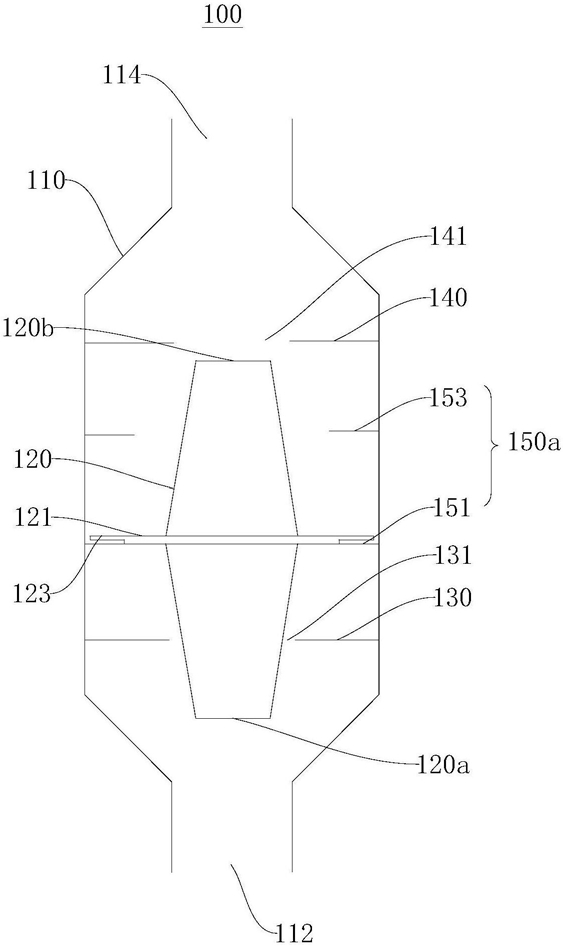

1.一种立式稳压节流阀,其特征在于,包括内部中空的外壳本体、第一孔板、第二孔板以及浮子,所述外壳本体设置有位置相对的流体入口和流体出口,所述流体入口和所述流体出口始终连通,所述第一孔板设置于所述外壳本体靠近所述流体入口的内壁,所述第二孔板设置于所述外壳本体靠近所述流体出口的内壁,且所述第一孔板和所述第二孔板的位置相对,所述第一孔板的中部位置开设有第一孔部,所述第二孔板的中部位置开设有第二孔部;所述浮子设置于所述第一孔板和所述第二孔板之间,且所述浮子的截面积由中部位置至两端逐渐变小,所述浮子的中部位置的外壁设置有翼板,所述外壳本体位于所述第一孔板和所述第二孔板之间的内壁上设置有与所述翼板配合的用于限制所述浮子运动位置的限位结构。

2.根据权利要求1所述的立式稳压节流阀,其特征在于,所述限位结构包括多个上挡梁和多个下挡梁,多个所述上挡梁和多个所述下挡梁均设置于所述第一孔板和所述第二孔板之间的所述外壳本体的内壁,多个所述上挡梁和多个所述下挡梁之间形成限位腔,且所述翼板位于所述限位腔中。

3.根据权利要求2所述的立式稳压节流阀,其特征在于,所述翼板的边缘沿周向方向设置有多个第一定位臂,多个所述第一定位臂沿所述翼板周向设置,每个所述第一定位臂远离所述翼板的一端均与所述外壳本体的内壁之间具有间距。

4.根据权利要求3所述的立式稳压节流阀,其特征在于,所述翼板和多个所述第一定位臂一体成型。

5.根据权利要求1所述的立式稳压节流阀,其特征在于,所述限位结构包括所述外壳本体的内壁上开设的多个沟槽和多个第二定位臂,多个所述第二定位臂沿所述翼板的周向设置,每个所述第二定位臂的一端均与所述翼板的边缘连接,每个所述第二定位臂远离所述翼板的一端分别位于多个所述沟槽内。

6.根据权利要求5所述的立式稳压节流阀,其特征在于,所述翼板和所述多个第二定位臂一体成型。

7.根据权利要求1所述的立式稳压节流阀,其特征在于,所述浮子的截面为圆形。

8.根据权利要求7所述的立式稳压节流阀,其特征在于,所述第一孔部和所述第二孔部的形状均为圆形。

9.根据权利要求1所述的立式稳压节流阀,其特征在于,所述浮子为内部中空的结构。

10.一种流体运输管路,其特征在于,包括多个输送管路和权利要求1-9中任意一项的立式稳压节流阀,多个所述输送管路中至少有两个所述输送管路之间通过所述立式稳压节流阀连通。
