1.一种磁性壳聚糖碳球的制备方法，其特征在包括以下步骤：

(1)磁性铁酸钴的制备：

按照铁盐和钴盐摩尔比为2:1分别称取FeCl3·6H2O和CoCl2·6H2O溶于50mL蒸馏水中，在磁力搅拌下滴加2mol/L氢氧化钠溶液至pH大于11，后将溶液转移至水热反应釜中，置于高温炉中180℃水热反应24h；自然冷却后，用0.1mol/L HCl和蒸馏水反复洗涤至中性，烘干、研磨过筛，即得磁性铁酸钴；

(2)磁性壳聚糖碳球的制备：

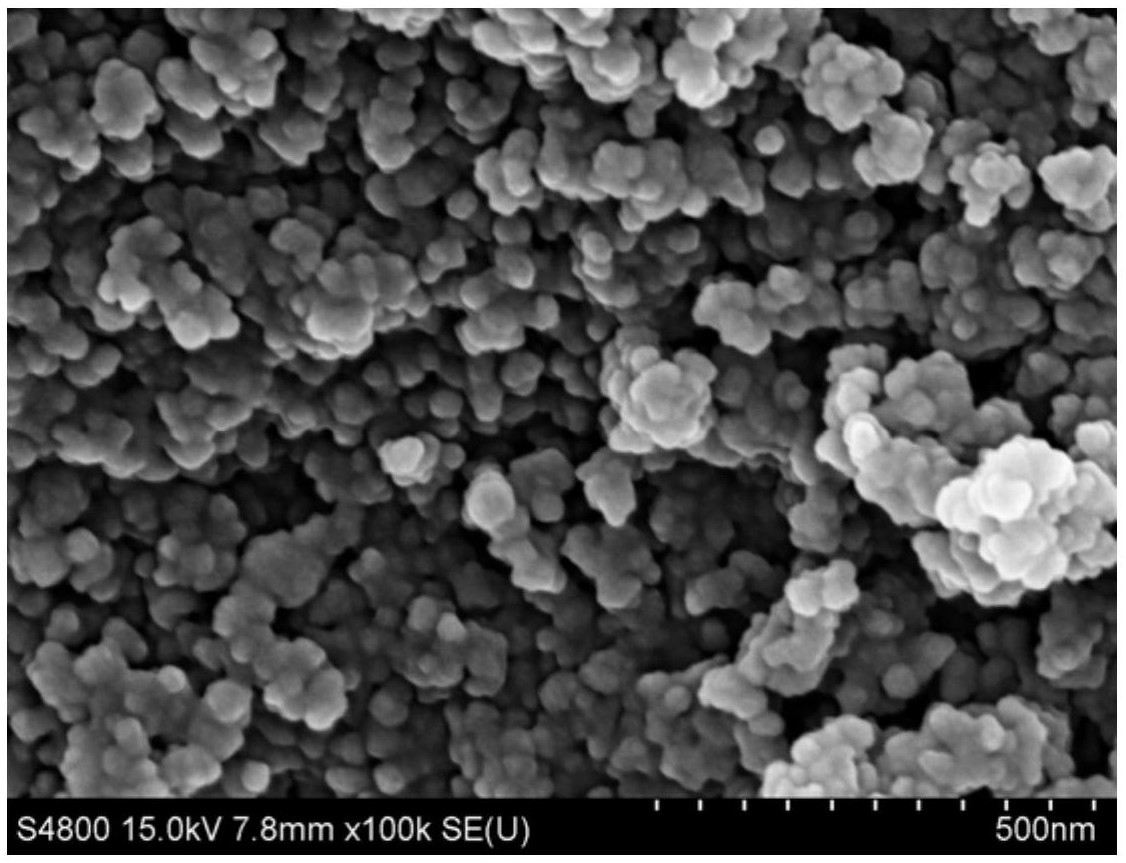

按照壳聚糖和铁酸钴的质量比为1～4:1分别称取壳聚糖和步骤(1)得到的磁性铁酸钴，加蒸馏水后超声使之溶解分散，后将溶液转移至水热反应釜中，置于高温炉中180℃水热反应12～48h；自然冷却后，对得到的固液进行磁分离，所得固体用无水乙醇和蒸馏水反复洗涤至中性，烘干、研磨过筛，即得到磁性壳聚糖微球。

2.如权利要求1所述制备方法得到的磁性壳聚糖碳球在吸附去除水中Cr(Ⅵ)上的应用。

3.如权利要求2所述磁性壳聚糖碳球在吸附去除水中Cr(Ⅵ)上的应用，其特征在于，该应用的条件是：在298K、150r/min条件下，Cr(Ⅵ)初始浓度为100～600mg/L，溶液pH为2，吸附时间为5min～48h，之后磁分离。
