专利号: 2016112033838
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

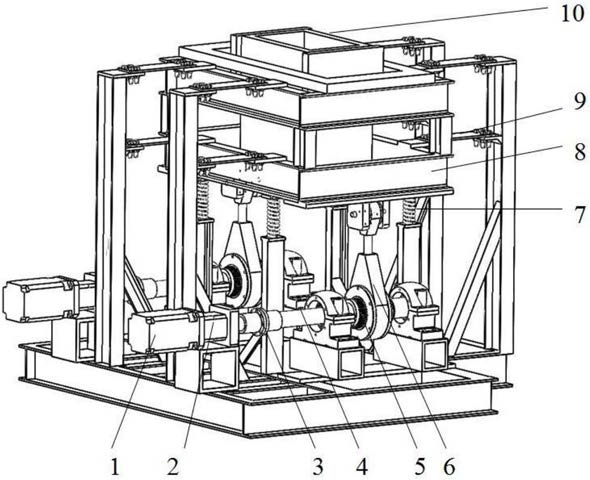

1.一种双伺服电机同步驱动结晶器非正弦振动装置,其特征在于:伺服电机与减速器的输入轴相连,减速器的输出轴通过联轴器与偏心轴一端相连,该偏心轴的偏心部分置于偏心套内,该偏心套又与连杆一端套接,偏心套与连杆之间设有滚动轴承,连杆的另一端与振动台通过铰链相连,铰链中装有滚动轴承,上述组件为相同的两套,该两套组件的连杆与同一个振动台相连,连杆与振动台的两个铰接点设在振动台两侧,并对称分布,结晶器振动台底部通过4组缓冲弹簧与机架相连,振动台相对的两侧设置8片导向板簧,板簧一端与振动台固联,另一端与机架相连。

2.根据权利要求1所述的双伺服电机同步驱动结晶器非正弦振动装置,其特征在于:两个伺服电机非匀速同步反向驱动。

3.根据权利要求1所述的双伺服电机同步驱动结晶器非正弦振动装置,其特征在于:两个偏心轴的偏心分别与偏心套组成合成偏心,两个合成偏心的初相位位于水平位置时,其方向相反,即初相位相差180度。

4.根据权利要求1所述的双伺服电机同步驱动结晶器非正弦振动装置,其特征在于:缓冲弹簧为4组,纵向对称设置。

5.根据权利要求1所述的双伺服电机同步驱动结晶器非正弦振动装置,其特征在于:导向板簧为8片,4片为一组,上下设置。
