专利号: 2016112036817
申请人: 滑县恒琢信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

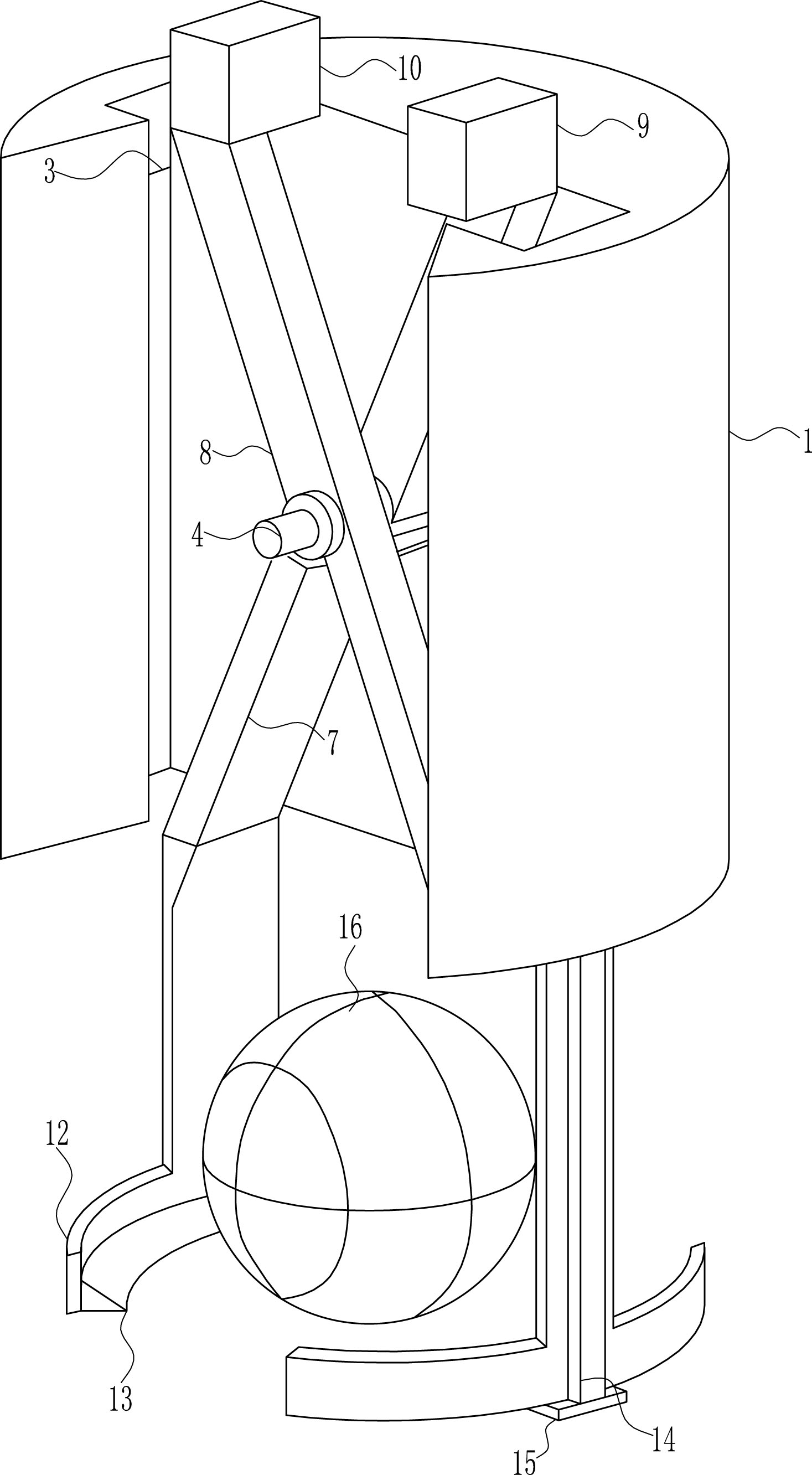

1.一种高尔夫球快速捡球器,其特征在于,包括有柱形套(1)、挡块(3)、连接轴(4)、连接环(5)、扭力弹簧(6)、第一旋转杆(7)、第二旋转杆(8)、第一推块(9)、第二推块(10)、推杆(11)、挡板(12)、支撑板(13)、支撑杆(14)、支撑块(15)和高尔夫球(16),柱形套(1)上端开有一个矩形孔(2),矩形孔(2)贯穿整个柱形套(1),矩形孔(2)内上端右侧和左侧各通过焊接的方式安装有挡块(3),挡块(3)一端焊接在柱形套(1)内壁上,柱形套(1)的矩形孔(2)中部前后两侧开有空槽(17),空槽(17)内部放置有一根连接轴(4),连接轴(4)上安装有扭力弹簧(6),扭力弹簧(6)一端通过焊接的方式安装在连接轴(4)上,另一端通过焊接的方式连接有连接环(5),连接环(5)外表面后侧通过焊接的方式安装有第一旋转杆(7),第一旋转杆(7)的中部焊接在连接环(5)后侧,第一旋转杆(7)上端通过焊接的方式安装有第一推块(9),连接环(5)外表面前侧通过焊接的方式安装有第二旋转杆(8),第二旋转杆(8)的中部焊接在连接环(5)前侧,第二旋转杆(8)上端通过焊接的方式安装有第二推块(10),第一旋转杆(7)和第二旋转杆(8)的下端分别通过焊接的方式安装有推杆(11),推杆(11)下端痛通过焊接的方式安装有挡板(12),挡板(12)的形状为圆弧形,挡板(12)的横切面为矩形,挡板(12)内侧通过焊接的方式安装有支撑板(13),支撑板(13)为圆弧形,支撑板(13)的横切面为直角三角形,柱形套(1)下端两侧通过焊接的方式对称安装有支撑杆(14),左侧支撑杆(14)的右端下侧通过焊接的方式安装有支撑块(15),右侧支撑杆(14)的左端下侧通过焊接的方式安装有支撑块(15),支撑块(15)之间放置有高尔夫球(16)。

2.根据权利要求1所述的一种高尔夫球快速捡球器,其特征在于,矩形槽的长度大于第一旋转杆(7)和第二旋转杆(8)下端张开后的长度。

3.根据权利要求2所述的一种高尔夫球快速捡球器,其特征在于,两个支撑板(13)之间的长度大于高尔夫球(16)的直径,也就是大于42mm。

4.根据权利要求3所述的一种高尔夫球快速捡球器,其特征在于,柱形套(1)的直径小于高尔夫球(16)洞的直径,也就是小于100mm。

5.根据权利要求4所述的一种高尔夫球快速捡球器,其特征在于,柱形套(1)的长度加上支撑杆(14)的长度大于高尔夫球(16)洞的深度,也就是大于110mm。
