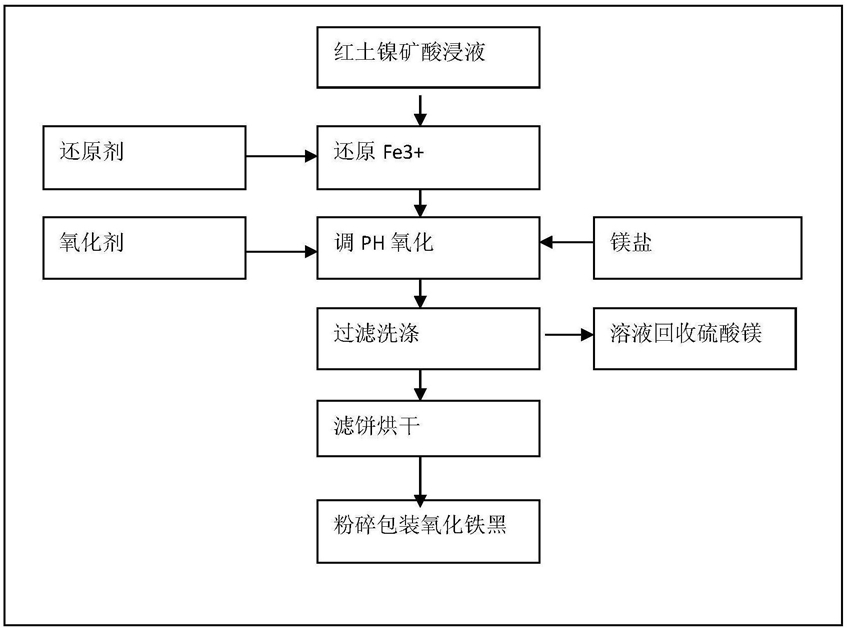

1.一种红土镍矿酸浸液除铁同时生产氧化铁黑颜料的方法，其特征在于步骤如下：

1)在PH<5的红土镍矿酸浸液中加入还原剂，得到红土镍矿酸浸液还原液，还原液中Fe3+与Fe2+的摩尔比为0.3-1.1：1；

2)在红土镍矿酸浸液还原液中通入蒸汽加热到60-90℃，加入氧化镁或氢氧化镁调节pH为6-10，在60-90℃温度下通入空气氧化，至氧化铁黑颜料的颜色达到标准要求后停止氧化；

3)将上述氧化合格的酸浸液进入压滤机过滤，固体物为氧化铁黑滤饼，滤饼用3-

20wt％氢氧化钠水溶液进行打浆洗涤，氢氧化钠用量小于等于滤饼质量的3wt％；得到氧化铁黑滤饼，滤液进入后续回收硫酸镁工序；

4)将上述氧化铁黑滤饼在80-150℃下脱水烘干；

5)烘干后的氧化铁黑颜料经过粉碎，生产符合GB/T1863-2008(A类)标准要求的氧化铁黑颜料。

2.根据权利要求1所述红土镍矿酸浸液除铁同时生产氧化铁黑颜料的方法，其特征在于：所述步骤1)中还原剂为二氧化硫、亚硫酸镁、硫酸亚铁和氯化亚铁中的一种或两种以上任意比例的混合物；还原剂与Fe3+的摩尔比为0.1-1.5：1。
