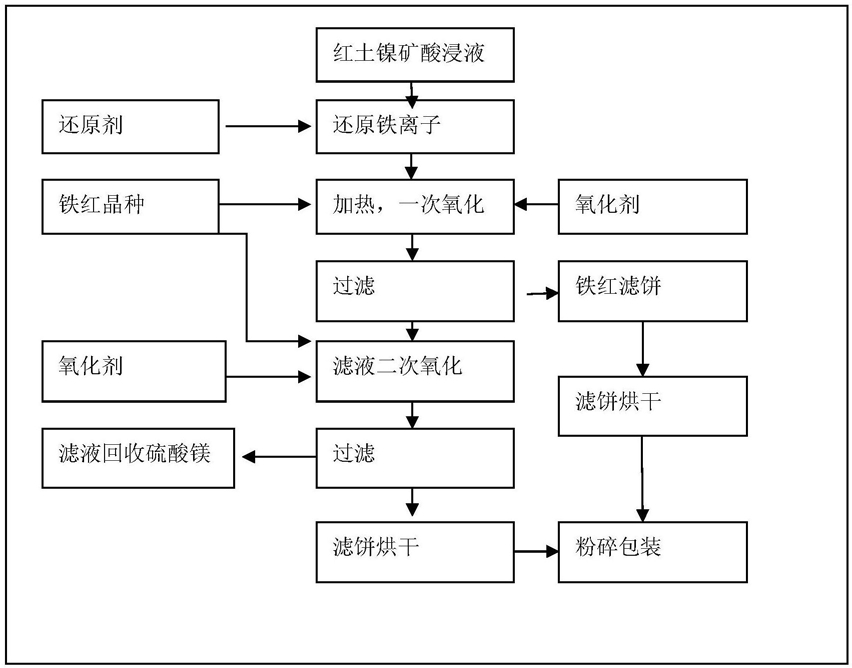

1.一种红土镍矿酸浸液除铁同时湿法生产氧化铁红颜料的方法，其特征在于步骤如下：

1)在反应器中加入红土镍矿酸浸液，同时加入还原剂，使Fe3+还原为Fe2+，得到镍矿酸浸液还原液；

2)在上述红土镍矿酸浸液还原液中通入蒸汽加热到60-90℃，加入碱调节pH为3-4，加入氧化铁红晶种，在60-90℃温度下，通入空气或加入双氧水氧化剂氧化，至氧化铁颜料的颜色达到国家标准或特定标准要求后停止氧化；

3)将氧化后的酸浸液进入压滤机过滤，固体物为氧化铁红滤饼，滤饼用水进行打浆、洗涤后烘干，过滤液体进入二次氧化工序；

4)在上述过滤液体中投入氧化铁红晶种，通入空气或加入双氧水进行二次氧化，直到氧化铁红颜色达标后过滤、用水洗涤，得到氧化铁红滤饼；

5)将上述两次得到的氧化铁红滤饼合并，然后在100-800℃下脱水烘干；

6)将上述烘干后的氧化铁红颜料经过粉碎，制得符合国家标准或特定标准要求的氧化铁红颜料。

2.根据权利要求1所述红土镍矿酸浸液除铁同时湿法生产氧化铁红颜料的方法，其特征在于：所述步骤1)中还原剂为二氧化硫、亚硫酸镁和亚硫酸钠中的一种或两种以上任意比例的混合物，还原剂与Fe3+的摩尔比为0.2-2：1。

3.根据权利要求1所述红土镍矿酸浸液除铁同时湿法生产氧化铁红颜料的方法，其特征在于：所述步骤2)中的碱为氢氧化钠、碳酸钠、氧化镁或氢氧化镁，氧化铁红晶种是指根据企业需要按照常规湿法铁红方法制备的多种色相铁红晶种。
