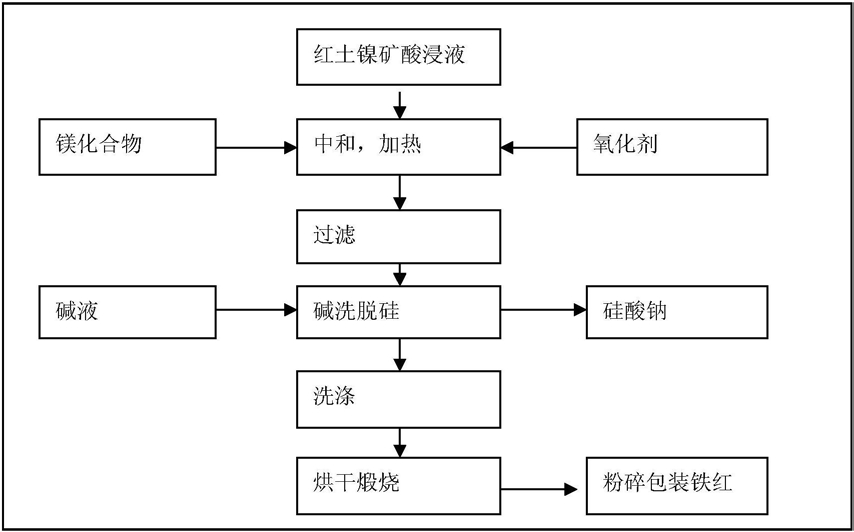

1.一种红土镍矿酸浸液生产高品质氧化铁红颜料的方法，其特征在于步骤如下：

1)在反应器中将红土镍矿酸浸液通入蒸汽加热到60-90℃，加入镁化合物调节pH为2-

5，加入氧化铁红晶种，反应器温度保持60-90℃，通入氧化剂氧化，至氧化铁颜料的颜色达到标准后停止氧化；

2)将上述氧化后的酸浸液进入压滤机过滤，将所得固体物用水进行打浆洗涤，得到氧化铁红滤饼；

3)洗涤后的滤饼加入浓度为3-30wt％碱液，在30-120℃下碱洗脱硅，硅形成硅酸钠液体排出，氧化铁红滤饼进行水洗；

4)将上述水洗后的氧化铁红滤饼400-900℃条件下先脱水再煅烧5-100分钟；

5)将上述煅烧后的氧化铁红颜料经过粉碎，制得符合粒度要求的氧化铁红颜料。

2.根据权利要求1所述红土镍矿酸浸液生产高品质氧化铁红颜料的方法，其特征在于：所述步骤1)中镁化合物为氧化镁、氢氧化镁、碳酸镁和过氧化镁中的一种或两种以上任意比例的混合物，所述氧化剂为空气、氧气或双氧水。

3.根据权利要求1所述红土镍矿酸浸液生产高品质氧化铁红颜料的方法，其特征在于：所述步骤3)中碱为氢氧化钠、碳酸钠和碳酸氢钠中的一种或两种以上任意比例的混合物；

氧化铁红滤饼与碱液的质量比为1：0.01-0.2。
