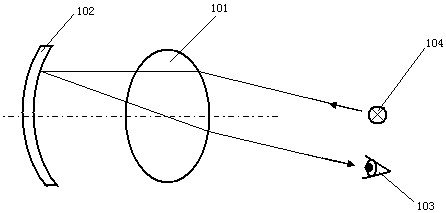

1.一种定向闪烁反光制品,其特征是:定向闪烁反光制品包括透镜、反光镜、光栅,所述光栅设置在所述反光镜的反光面上,光源和所述定向闪烁反光制品之间发生相对运动,引起入射光射向所述定向闪烁反光制品的入射角发生变化,入射角不断变化的入射光照射光栅的黑条或反光条,由光栅根据入射光的入射角度周期性地改变反射光的光强实现闪烁。
2.根据权利要求1所述的定向闪烁反光制品,其特征是:透镜为球形透镜,反光镜为球形反光镜。
3.根据权利要求2所述的定向闪烁反光制品,其特征是:透镜为球形透镜,反光镜为球形反光镜,所述球形透镜和所述球形反光镜圆心重合,所述球形透镜焦距为f,所述球形反光镜半径为r2,满足:r2=f。
4.根据权利要求3所述的定向闪烁反光制品,其特征是:半径r1的球形透镜和半径r2的球形反光镜采用相同的透明物质同心合成,r2球面有黑条光栅,r2球面上有反射面。
5.根据权利要求2所述的定向闪烁反光制品,其特征是:透镜为球形透镜,反光镜为球形反光镜,所述球形透镜和所述球形反光镜圆心重合,所述球形透镜半径为r1,所述球形反光镜半径为r2,满足:r2= nr1/2(n-1),n为球形透镜的折射率。
6.根据权利要求5所述的定向闪烁反光制品,其特征是:半径r1的球形透镜和半径r2的球形反光镜采用相同的透明物质同心合成,r2球面有黑条光栅,r2球面上有反射面。
7.根据权利要求2所述的定向闪烁反光制品,其特征是:透镜为球形透镜,反光镜位于所述球形透镜的半球,球形透镜的折射率为2。
8.根据权利要求1所述的定向闪烁反光制品,其特征是:透镜为非尼尔透镜或非尼尔球形透镜。
9.根据权利要求1所述的定向闪烁反光制品,其特征是:反光镜为非尼尔反光镜或非尼尔球形反光镜。
10.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:所述光栅是如下形~式之一或组合:等距光栅、或不等距光栅、或函数光栅。
11.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:闪烁频率=车速*透~镜焦距/((车速-透镜焦距)*栅距),在规定行车速度的条件下,通过设计光栅的栅距及栅距的变化规律获得要求的闪烁频率或频率变化。
12.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:由所述定向闪烁反~光制品组成显示屏,单个定向闪烁反光制品为显示屏的像素,各定向闪烁反光制品的光栅之间的相位关系为如下之一或组合:等相位差排列、或不等相位差排列、或函数相位差排列。
13.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:闪烁频率=车速*透~镜焦距/((车速-透镜焦距)*栅距),在规定行车速度的条件下,通过设置光栅的栅距获得闪烁频率5 20Hz。
~
14.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:闪烁频率=透镜焦~距/栅距,在规定行车速度的条件下,通过设置光栅的栅距获得闪烁频率5 20Hz。
~
15.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:光栅为一维光栅。
~
16.根据权利要求1 9所述的任一种定向闪烁反光制品,其特征是:光栅为二维光栅。
~
