专利号: 2016112122935
申请人: 重庆健杰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

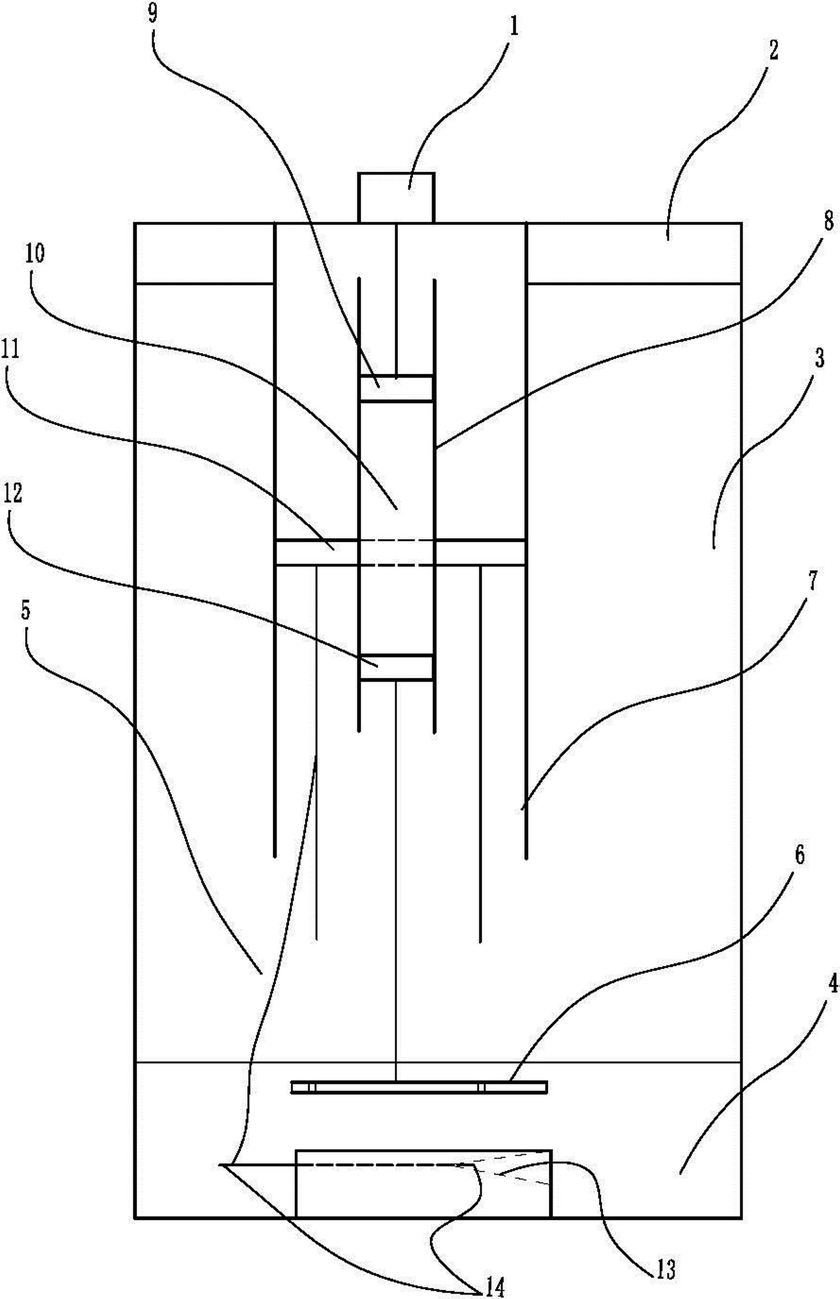

1.混凝土用固体原料破碎设备,包括壳体,所述壳体顶部安装有液压缸,所述壳体底部设有用于存放原料的开口槽,所述液压缸上设有介入壳体内的活塞杆;其特征在于:还包括液压分配体,设于所述液压缸与开口槽之间,所述液压分配体包括外筒以及固设在外筒内的内筒;所述内筒下部安装有第一活塞,所述活塞杆介入到所述内筒处,所述内筒与外筒之间安装有第二活塞,第二活塞呈中空环形,所述内筒上部与所述外筒相联通;

其中第一活塞、外筒、内筒与第二活塞共同形成第一密闭腔室,所述第一密闭腔室内设有填充液,所述内筒上部安装有第三活塞,第三活塞位于所述第二活塞的上方,所述第三活塞固定在所述活塞杆的下端;所述第一活塞上连接有用于挤压所述原料的压板,第二活塞上周向均布有朝向所述开口槽槽口的压杆,所述压板上设有供所述压杆通过的通孔,所述开口槽槽口处放置有盖设于原料上的盖板,所述盖板与开口槽槽口的形状尺寸匹配,而且所述压板的形状尺寸以及压杆的分布面积均与所述盖板一致;第三活塞、内筒、外筒以及第二活塞之间形成有第二密闭腔室。

2.根据权利要求1所述的混凝土用固体原料破碎设备,其特征在于,所述第二密闭腔室内设有填充液以及填充气体,所述活塞杆与外筒顶部之间设有透气不透水的密封材料,所述第二活塞与外筒顶部之间设有复位弹簧。

3.根据权利要求2所述的混凝土用固体原料破碎设备,其特征在于,所述开口槽侧壁上设有供所述盖板通过的导向口,所述压杆与盖板之间设有连接两者的牵引绳,所述牵引绳绕经所述导向口,所述开口槽侧壁上还设有连接所述盖板的复位弹性筋。

4.根据权利要求3所述的混凝土用固体原料破碎设备,其特征在于,所述导向口的口径为盖板的两倍。

5.根据权利要求4所述的混凝土用固体原料破碎设备,其特征在于,所述开口槽侧壁上至少设有两个所述的复位弹性筋,两个复位弹性筋呈60-120度的夹角,所述盖板上设有与所述压杆形位对应的盲孔。

6.根据权利要求5所述的混凝土用固体原料破碎设备,其特征在于,所述盲孔内设有橡胶垫。
