专利号: 2016112126616
申请人: 重庆天运汽车配件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

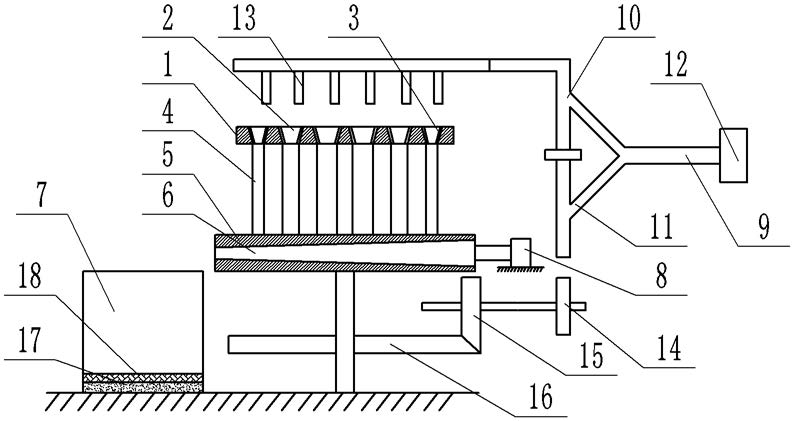

1.一种钢球清洗装置,其特征在于,包括条形载物台(1),所述条形载物台(1)开有若干个直径不同的通孔,若干个通孔的内侧壁设有弹性层(3),若干个通孔下方连通有与通孔直径相应的收集通道(4),所述收集通道(4)下方连接有转轴(5),所述转轴(5)内开有锥形槽(6),所述锥形槽(6)沿转轴(5)轴向布置,所述锥形槽(6)与收集通道(4)相通,所述转轴(5)的侧方设有收集装置(7),所述转轴(5)位于锥形槽(6)小端的一方设有气泵(8),还包括喷水装置,所述喷水装置包括Y形高压水管,所述Y形高压水管包括主管(9)、第一支管(10)和第二支管(11),所述主管(9)连接有水泵(12),所述第一支管(10)上设有若干个喷头(13),每个喷头(13)位于通孔的侧壁正上方,所述第一支管(10)上设有伸缩段,所述第二支管(11)连接有涡轮(14),所述涡轮(14)同轴连接有第一锥齿轮(15),所述第一锥齿轮(15)啮合有第二锥齿轮(16),所述第一锥齿轮(15)与第二锥齿轮(16)的传动角度为90°,所述第二锥齿轮(16)连接转轴(5)。

2.根据权利要求1所述的钢球清洗装置,其特征在于,所述通孔为锥形孔(2),所述锥形孔(2)靠近收集通道(4)的一端为小端。

3.根据权利要求2所述的钢球清洗装置,其特征在于,所述收集通道(4)的内侧壁上设有钢刷。

4.根据权利要求3所述的钢球清洗装置,其特征在于,所述收集装置(7)的底部设有海绵层(17)。

5.根据权利要求4所述的钢球清洗装置,其特征在于,所述转轴(5)的侧壁内设有电热丝。

6.根据权利要求5所述的钢球清洗装置,其特征在于,所述海绵层(17)的上方设有筛网(18)。
