专利号: 2016112132886
申请人: 池州市金能供热有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

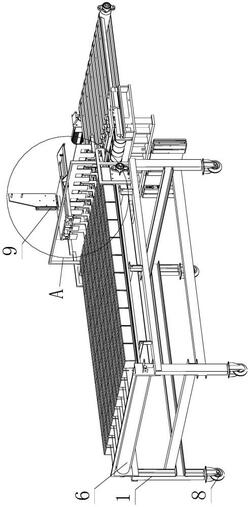

1.用于极群压入工序的电池盒传递系统,其特征在于,包括一级传输部和位于一级传输部输出端的二级传输部(7),所述一级传输部包括第一机架(1)、设置在第一机架(1)上的第一传送带(2)、用于第一传送带(2)安装的带轮(6)、用于制动带轮(6)转动的制动装置(3),所述一级传输部还包括设置在第一传送带(2)出料端上方的卸盒部(9),所述卸盒部(9)用于对第一传送带(2)上的电池盒进一步加速以将电池盒输出到二级传输部(7)上;

所述二级传输部包括第二机架(71)及设置在第二机架(71)上的第二传送带(73),二级传输部还包括设置在第二传送带(73)进料端上方的搁置台(72)及位于第二传送带(73)进料端下方的托盒台(75),所述托盒台(75)上还固定有用于制动其做升降运动的顶升气缸(74),所述搁置台(72)为边缘设置有缺口的板状结构,所述托盒台(75)呈开口端朝上的槽状结构,且第二传送带(73)的传送面经过托盒台(75)的下工位与搁置台(72)之间的间隙,槽状结构的长度方向与第二传送带(73)的传输方向平行,所述槽状结构侧面的内壁面上设置有凸块,所述凸块位于缺口的正下方,且搁置台(72)可沿着第二传送带(73)的传输方向作往复运动;

所述第二传送带(73)、搁置台(72)及托盒台(75)均不止一个且三者数量相等,所述第二传送带(73)相互之间、搁置台(72)相互之间及托盒台(75)相互之间均呈平行成排布置关系,所述第二传送带(73)均安装于同一带轮组上,所述搁置台(72)及托盒台(75)均并排布置于第二机架(71)的进料端;

所述卸盒部(9)包括立板(91)、升降气缸(92)、安装板(93)、进退气缸(94)及推板(95),所述立板(91)固定于第一机架(1)上,升降气缸(92)固定于立板(91)上,安装板(93)固定于升降气缸(92)的活塞杆上,进退气缸(94)固定于安装板(93)上,推板(95)固定于进退气缸(94)的活塞杆上,且所述升降气缸(92)的活塞杆轴线相对于第一传送带(2)的传送面垂直,升降气缸(92)的活塞杆伸出端正对第一传送带(2)的传送面,所述进退气缸(94)的活塞杆轴线与第一传送带(2)的传输方向平行,进退气缸(94)的活塞杆伸出端朝向第一传送带(2)的卸料端,所述推板(95)的下端设置有数量与搁置台(72)数量相等的推板条,且推板条相互之间成并排间隔排列关系,推板条分布在第一传送带(2)输出端的宽度方向上;

还包括组合固定板(77)及设置在第二机架(71)上的滑移导轨(76),所述搁置台(72)均与组合固定板(77)固定连接,组合固定板(77)上还设置有与滑移导轨(76)配合的孔或槽,所述滑移导轨(76)的长度方向与第二传送带(73)的传送方向平行,所述托盒台(75)固定在同一个顶升气缸(74)上;

所述第一机架(1)上还设置有位于第一传送带(2)卸料端的导向槽(10),所述导向槽(10)上设置有多个槽口,所述槽口的数量与推板条的数量相等,各个槽口的入口端正对不同的推板条,且在电池盒的传递路线上,导向槽位于推板(95)的后端;

所述搁置台(72)为长度方向平行于第二传送带(73)的传输方向的长方体状,搁置台(72)的两个宽度侧边上均设置有至少一个缺口,所述槽状结构的两侧内壁面上均设置有与各个缺口对应的凸块。

2.根据权利要求1所述的用于极群压入工序的电池盒传递系统,其特征在于,所述第一机架(1)上还设置有多根排布在第一传送带(2)宽度方向的分隔条(4),所述分隔条(4)的长度方向与第一传送带(2)的传输方向平行,相邻的分隔条(4)之间的间隙形成电池盒传递子区间,推板条的数量与电池盒传递子区间的数量相等,且各个推板条分别位于不同电池盒传递子区间的上方;相邻的分隔条(4)之间的间隙宽度可调。

3.根据权利要求2所述的用于极群压入工序的电池盒传递系统,其特征在于,沿第一传送带(2)的传输方向还设置有至少一根定距杆(5),所述定距杆(5)上设置有多个分别用于其与各根分隔条(4)连接的连接点,所述定距杆(5)通过各个连接点与各根分隔条(4)固定连接;所述定距杆(5)包括长度方向位于第一传送带(2)宽度方向的水平杆及固定在水平杆上的多根竖直杆,所述竖直杆均位于水平杆的下方,且竖直杆的数量与分隔条(4)的数量相等,各根竖直杆的下端分别与不同的分隔条(4)固定连接。

4.根据权利要求1所述的用于极群压入工序的电池盒传递系统,其特征在于,所述搁置台(72)的上表面上还设置有相对于其上表面外凸的挡板,所述挡板围成矩形筐状。

5.根据权利要求1所述的用于极群压入工序的电池盒传递系统,其特征在于,所述第二传送带(73)为柔性带,第二传送带(73)的下方还设置有用于第二传送带(73)支撑的刚性支撑条。

6.根据权利要求1所述的用于极群压入工序的电池盒传递系统,其特征在于,第一机架(1)及第二机架(71)的底端均分别设置有至少三个不位于同一直线上的滚轮(8)。
