1.一种三元层状陶瓷钛硅化碳与金属铬的扩散连接方法，其特征在于该扩散连接方法的具体步骤如下：(1)将三元层状陶瓷Ti3SiC2与金属铬进行表面处理，然后将所述三元层状陶瓷Ti3SiC2与所述金属铬进行研磨、抛光及超声清洗；然后将处理好的所述三元层状陶瓷Ti3SiC2与所述金属铬安装在热压炉中，并将所述热压炉抽真空；

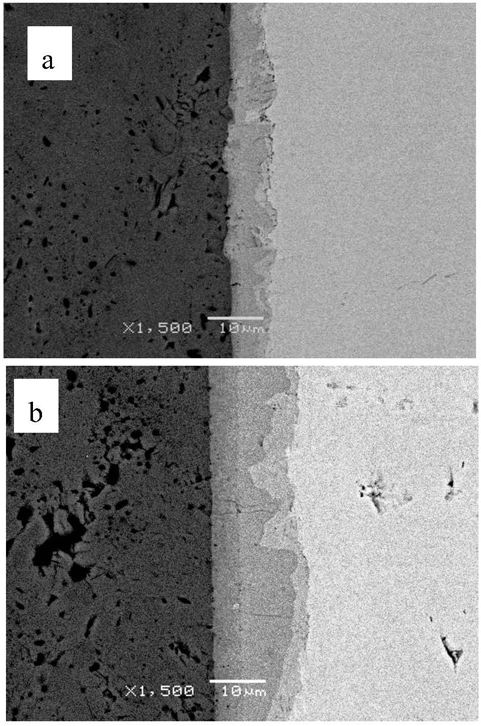

(2)当所述热压炉中的真空度达到5×10-2Pa时开始加热，在温度为1000～1200℃、压力为20～30MPa下恒压保温30～90min，使所述三元层状陶瓷Ti3SiC2与所述金属铬进行扩散连接；

(3)所述扩散连接完成后，在原真空条件下使所述热压炉降温至200℃，然后撤压。

2.根据权利要求1所述的一种三元层状陶瓷钛硅化碳与金属铬的扩散连接方法，其特征在于所述步骤(2)中，以2～5MPa/min的加载速率加压至20～30MPa。

3.根据权利要求1所述的一种三元层状陶瓷钛硅化碳与金属铬的扩散连接方法，其特征在于所述步骤(3)中，以5℃/min的降温速率缓慢降温至400℃，然后随炉冷却至200℃。
