1.一种美托洛尔缓释胶囊，其特征在于，所述缓释胶囊由100-300重量份数含药填充物、60-100重量份数明胶胶囊壳和20-120重量份数的缓释包衣组成；所述含药填充物由10-

50重量份数的美托洛尔和50-90重量份数的填充剂组成；其中填充剂为微晶纤维素、乳糖或两者的混合物；明胶胶囊壳为常规2号、1号和0号空心硬胶囊壳；所述缓释包衣包覆在明胶胶囊壳外面，所述缓释包衣由100重量份数的丙烯酸缓释包衣材料、5-40重量份数的增塑剂和5-15重量份数的抗粘剂组成。

2.如权利要求1所述美托洛尔缓释胶囊，其特征在于，所述丙烯酸缓释包衣材料由尤特奇RS PO和尤特奇RL PO组成，所述尤特奇RS PO由质量比为1:2:0.1的丙烯酸乙酯、甲基丙烯酸甲酯和甲基丙烯酸氯化三甲胺基乙酯聚合而成，所述尤特奇RL PO由质量比为1:2:0.2的丙烯酸乙酯、甲基丙烯酸甲酯和甲基丙烯酸氯化三甲胺基乙酯聚合而成，所述增塑剂为柠檬酸三乙酯；抗粘剂为滑石粉。

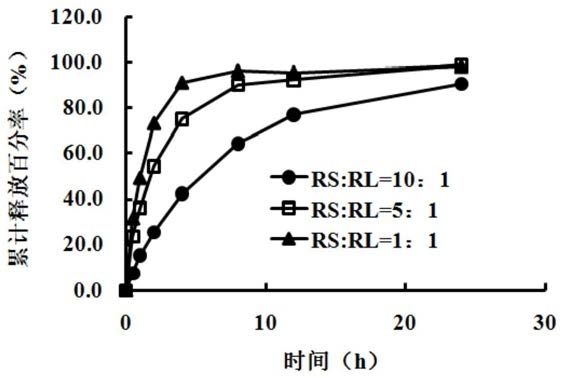

3.如权利要求2所述美托洛尔缓释胶囊，其特征在于，所述丙烯酸缓释包衣材料中尤特奇RS PO和尤特奇RL PO的质量比为1～10:1；所述增塑剂的质量为丙烯酸缓释包衣材料的

5-30%；所述滑石粉的质量为丙烯酸缓释包衣材料的10%。

4.制备权利要求1所述美托洛尔缓释胶囊的方法，其特征在于，所述制备方法包括如下步骤：将美托洛尔、微晶纤维素和乳糖混合均匀，装入空心明胶胶囊壳，制备含药胶囊内芯；

采用增塑剂内加法或外加法，对含药胶囊内芯进行干粉包衣，制备包衣缓释胶囊，于60-70℃老化2-12小时得到美托洛尔缓释胶囊。

5.如权利要求4所述美托洛尔缓释胶囊的制备方法，其特征在于，所述增塑剂内加法包括以下步骤：将增塑剂和丙烯酸缓释包衣材料混合，60-110℃热熔挤出，气流粉碎，加抗粘剂，制备预塑化混合粉末；将含药胶囊内芯置于包衣锅中，液体喷枪喷质量为丙烯酸缓释包衣材料的0.5-3%的引湿剂PEG 3350，静电枪喷预塑化混合粉末，所述静电喷枪的操作工艺条件为：0.35g/min，电压60KV，气压15psi。

6.如权利要求4所述美托洛尔缓释胶囊的制备方法，其特征在于，所述增塑剂外加法包括以下步骤：将丙烯酸缓释包衣材料和抗粘剂混合，制备包衣混合粉末，将含药胶囊内芯置于包衣锅中，液体喷枪喷增塑剂，静电枪喷包衣混合粉末，液体喷枪的流速是静电枪的25%。

7.如权利要求4所述美托洛尔缓释胶囊的制备方法，其特征在于，所述干法包衣的具体工艺参数为：包衣锅转速30rpm，静电电压60KV，气压15psi，增塑剂流速0.05g/min，粉末流速0.2g/min。

8.如权利要求4所述美托洛尔缓释胶囊的制备方法，其特征在于，所述老化时间为6小时。
