专利号: 2016112168680
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

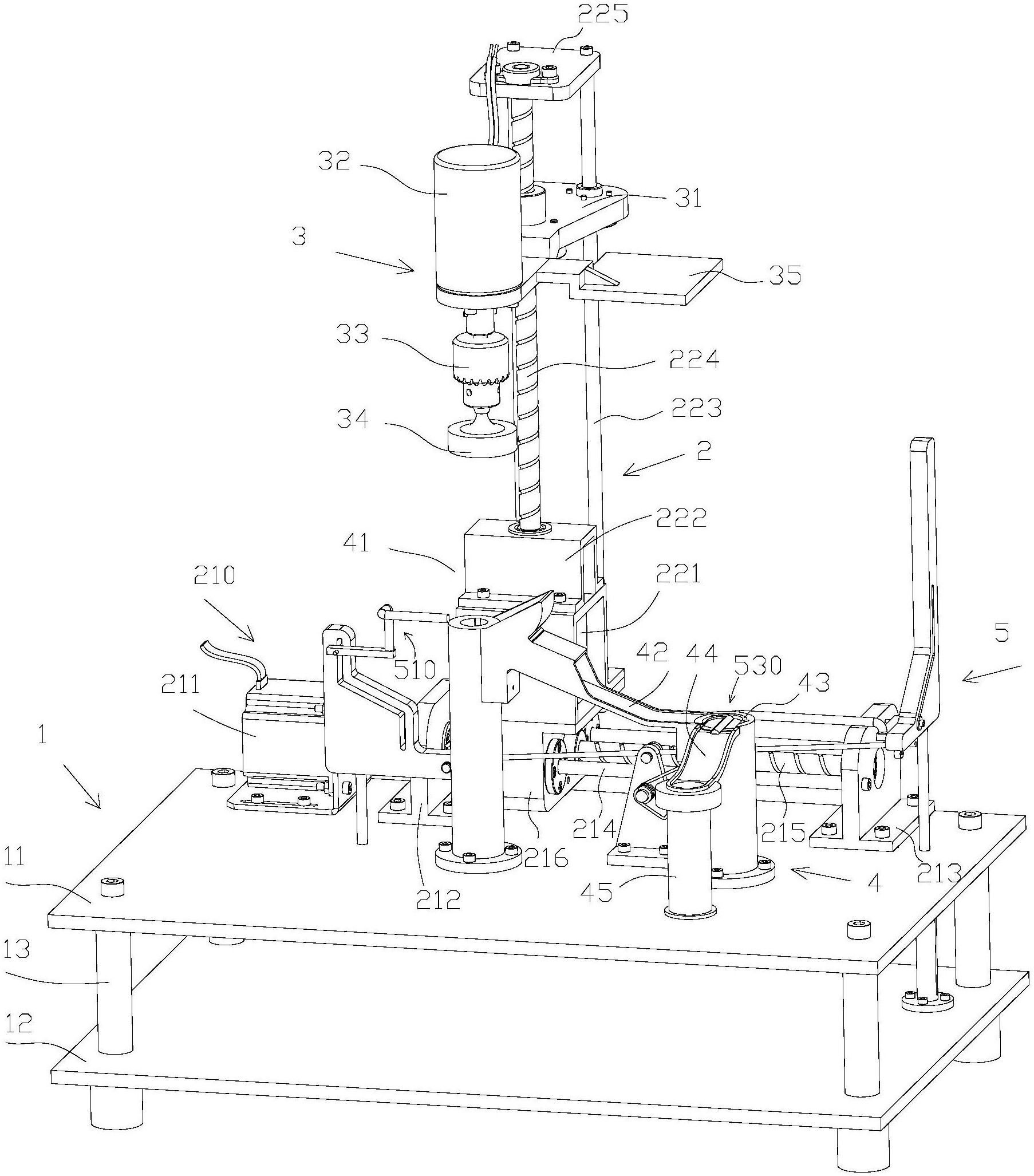

1.一种双面陶瓷片抛光机,包括底座、安装在底座上端面上的移动平台、安装在移动平台上的抛光组件、安装在底座上端面上并对应抛光组件的工件放置台组件和控制器;其特征在于:所述移动平台包括用于横向移动的第一移动机构、安装在第一移动机构上并用于纵向移动的第二移动机构,第二移动机构由第一移动机构带动横向移动;

所述抛光组件包括安装在第二移动机构上并由第二移动机构带动纵向移动的升降平台、安装在升降平台上并连接驱动电机的抛光盘;抛光盘相对底座垂直朝下设置;

所述工件放置台组件包括第一放置台、第一滑梯和第二放置台,所述第一放置台和第二放置台竖直间隔设置在底座上端面上,且位于抛光盘横向移动轨迹正下方;所述第一放置台高于第二放置台,且两者之间设有用于工件从第一放置台滑到第二放置台的第一滑梯;

位于第一滑梯入口处并相对第一放置台一侧设置翻转部,所述翻转部为内弧形结构,其底部连接第一滑梯入口且低于第一滑梯入口端面,第一滑梯入口竖直朝上设置且其端面平齐于第一放置台上端面工件放置位置,第一滑梯入口相对翻转部的跨度距离小于工件宽度或长度;

对应第一放置台还设有推杆机构,推杆机构设置在底座上端面上,包括用于将工件水平推入第一滑梯翻转部的第一推杆;

对应第一放置台和第二放置台的上端面工件放置处下方设置有压力传感器,所述控制器连接压力传感器,并根据压力传感器的压力信号控制抛光盘对工件压力;所述控制器连接控制第一移动机构、第二移动机构和驱动电机。

2.根据权利要求1所述的一种双面陶瓷片抛光机,其特征在于:所述第一放置台和第二放置台为柱型结构,且其上端面均设有对应工件放置的凹槽,所述凹槽深度低于工件厚度;

所述第一滑梯的入口端固定在第一放置台上,第一滑梯的入口端面平齐第一放置台凹槽下端面且连通凹槽。

3.根据权利要求1所述的一种双面陶瓷片抛光机,其特征在于:位于第二放置台远离第一移动机构一侧的底座上端面设有收纳筒;收纳筒不高于第二放置台,且两者之间设有用于工件从第二放置台滑到收纳筒的第二滑梯。

4.根据权利要求3所述的一种双面陶瓷片抛光机,其特征在于:所述第一滑梯靠近第二放置台一端呈水平设置,所述第二滑梯靠近收纳筒一端呈水平设置;第二滑梯固定在第二放置台上且第二滑梯入口与第二放置台上端面水平;第二滑梯的出口端设有水平设置的环形出口,所述收纳筒可拆卸设置在底座和第二滑梯的出口端之间,收纳筒筒口对应插接环形出口。

5.根据权利要求4所述的一种双面陶瓷片抛光机,其特征在于:所述推杆机构包括第一推杆组件、第二推杆组件、支座和连杆,所述支座包括安装在底座上端面上的支座本体和设置在支座本体上的复位弹簧;所述连杆中部铰接在支座本体上端且相对竖直旋转,连杆连接复位弹簧;连杆一端连接第一推杆组件,另一端连接第二推杆组件;第一推杆组件包括第一推杆、第一调节板、第一滑道、第一导杆和第一固定套筒;所述第一调节板竖直设置且其板面平行于第一移动机构移动方向,第一调节板底端连接套设在第一固定套筒内的第一导杆,第一固定套筒固定在底座上端面上,第一调节板底部连接连杆;第一调节板板面上设置第一滑道,第一推杆一端可滑动设置在第一滑道内;第二推杆组件包括第二推杆、第二调节板、第二滑道、第二导杆和第二固定套筒;所述第二调节板竖直设置且其板面垂直于第一移动机构移动方向,第二调节板底端连接套设在第二固定套筒内的第二导杆,第二固定套筒固定在底座上端面上,第二调节板底部连接连杆;第二调节板板面上设置第二滑道,第二推杆一端可滑动设置在第二滑道内;第一调节板和第二调节板随连杆端部升降,第一调节板位于最高时,第二调节板位于最低,第一推杆一端位于第一滑道最下方,第一推杆另一端相对伸入第一放置台内最大距离,第二推杆一端位于第二滑道最上方,第二推杆另一端相对伸出第二放置台内最大距离;第一调节板和第二调节板随连杆端部升降,第一调节板位于最低时,第二调节板位于最高,第一推杆一端位于第一滑道最上方,第一推杆另一端相对伸出第一放置台最大距离,第二推杆一端位于第二滑道最上方,第二推杆另一端相对伸入第二放置台内最大距离。

6.根据权利要求1所述的一种双面陶瓷片抛光机,其特征在于:位于第一放置台上相对第一滑梯一侧设有支架,所述第一推杆滑动套装支架上,第一推杆与第一放置台上端面平行设置。

7.根据权利要求1所述的一种双面陶瓷片抛光机,其特征在于:所述抛光盘连接安装在驱动电机输出端的夹持机构,所述升降平台一侧还设有水平设置的辅助板。

8.根据权利要求5所述的一种双面陶瓷片抛光机,其特征在于:所述底座包括上支撑板、下支撑板及设置在两者之间的支撑柱;所述移动平台、第一放置台、第二放置台和支座安装在上支撑板上端面,所述第一固定套筒和第二固定套筒竖直固定在下支撑板上端面;

上支撑板上设置对应第一导杆和第二导杆通过的通孔。

9.根据权利要求1所述的一种双面陶瓷片抛光机,其特征在于:所述底座上端面还设有用于将工件放置到第一放置台上的送料机构,所述送料机构连接控制器;所述推杆机构中设有控制第一推杆水平移动的电机,该电机连接控制器。

10.根据权利要求1所述的一种双面陶瓷片抛光机,其特征在于:所述第一移动机构包括第一电机、第一轴承座、第二轴承座、第一滑杆、第一丝杆和移动座,第一轴承座和第二轴承座相对同轴设置;在第一轴承座和第二轴承座之间设置两左右对称设置的第一滑杆,所述第一丝杆同轴安装在第一轴承座和第二轴承座上,且其一端通过联轴器连接第一电机;

移动座滑动设置在两第一滑杆上,并与第一丝杆螺纹连接;移动座可以在第一电机带动第一丝杆旋转时,沿第一滑杆水平移动;第二移动机构包括第二电机、第三轴承座、第二滑杆、第二丝杆和第四轴承座;第三轴承座固定在移动座上端面,第四轴承座位于第三轴承座正上方,且第三轴承座和第四轴承座之间两左右对称设置的第二滑杆;第二丝杆滑动设置在第三轴承座和第四轴承座之间的轴承孔内,第二丝杆的下端通过联轴器连接位于在第三轴承座下方的第二电机;第二电机安装在移动座上端面。
