专利号: 2016112175858
申请人: 南方科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2023-07-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种径向进气旋流式细管预混燃油喷嘴,其特征在于,包括:

喷嘴本体,其内设置有贯穿该喷嘴本体的预混管,所述预混管包括彼此连通的进气管段和预混管段,所述预混管个数为多个,呈多层均匀分布在所述喷嘴本体内部;

燃料管,其与所述喷嘴本体采用增材制造技术一体成型,所述燃料管位于所述喷嘴本体内部的管壁上设置有混流孔;

混流细管,其一端与所述预混管连通,另一端通过所述混流孔与所述燃料管连通。

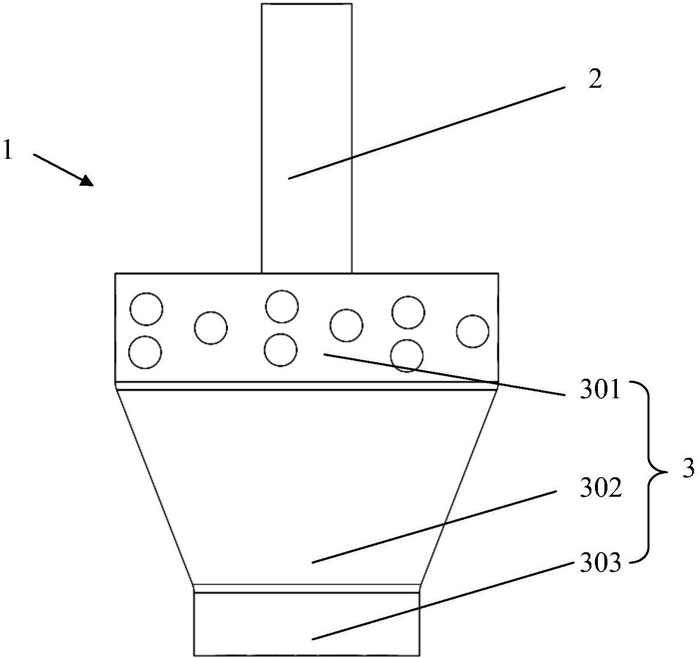

2.根据权利要求1所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述喷嘴本体包括依次同轴连接的第一圆柱体、圆台和第二圆柱体。

3.根据权利要求2所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述进气管段沿所述喷嘴本体径向设置。

4.根据权利要求3所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述进气管段一端与所述预混管段一端固定连接,所述进气管段远离所述预混管段的一端与所述第一圆柱体侧面相交形成空气入口。

5.根据权利要求4所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述预混管段远离所述进气管段的一端与所述第二圆柱体底面相交形成预混出口,且所述预混管段的轴线与所述喷嘴本体轴线呈一定夹角。

6.根据权利要求5所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述预混管段上设置有连通孔,所述混流细管通过该连通孔与所述预混管段连通。

7.根据权利要求2所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述燃料管垂直连接于所述第一圆柱体顶面中心处。

8.根据权利要求1所述的径向进气旋流式细管预混燃油喷嘴,其特征在于,所述预混管直径小于5mm。
