专利号: 2016112177069
申请人: 重庆荣易达铝业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

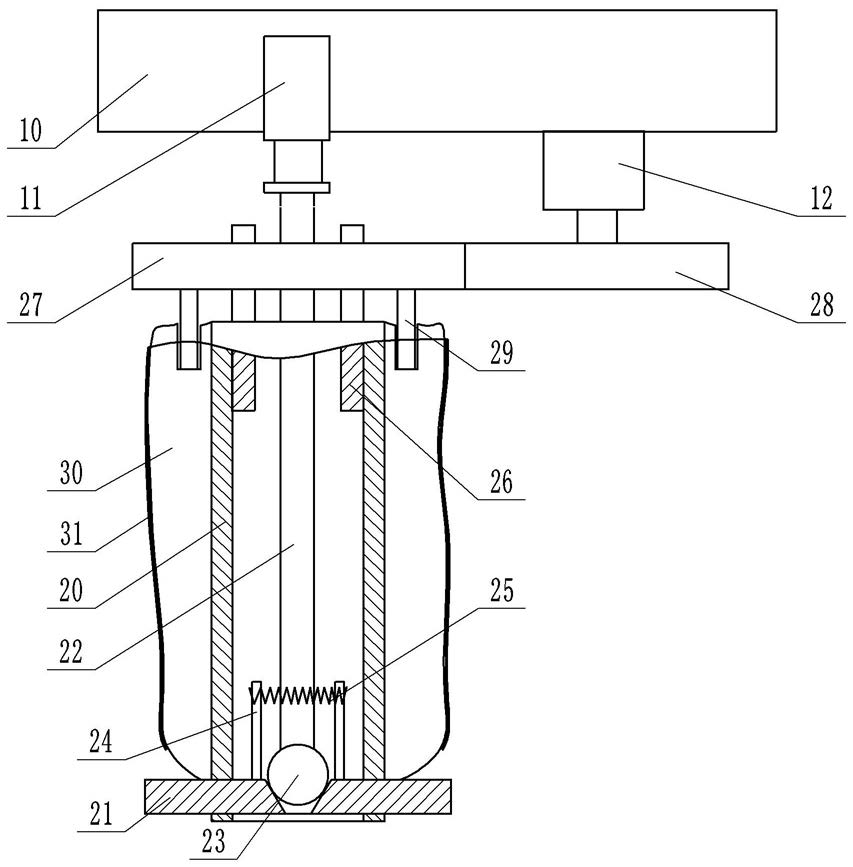

1.缸盖夹取装置,其特征在于,包括机架、固定在机架上的夹取杆和与夹取杆转动连接的气囊,所述气囊的上表面设有凹槽,气囊的外壁连接有压力超过一定值时自动打开的塞子,气囊的外壁还设有粗糙层;所述夹取杆的轴向上设有通孔,夹取杆的径向上设有多个能够滑动的伸缩夹块;通孔的内壁上固定连接有定轴,定轴的上部固定在机架上;所述定轴上转动连接有第一齿轮,第一齿轮的下表面设有伸进凹槽的转杆;所述机架上固定有电机,电机的输出轴连接有与第一齿轮啮合的第二齿轮。

2.如权利要求1所述的缸盖夹取装置,其特征在于,所述夹取杆的下部设有多个径向分布的孔道,伸缩夹块滑动连接在孔道上;所述伸缩夹块朝向夹取杆的侧面为斜面,伸缩夹块朝向夹取杆的一侧上设有档杆,档杆上共同套设有一个环形弹簧;所述通孔内滑动连接有推杆,推杆穿过定轴和环形弹簧,推杆的上端连接有固定在机架上的气缸,下端设有用于挤压斜面的推球。

3.如权利要求1所述的缸盖夹取装置,其特征在于,所述塞子为圆台形,塞子的小端面位于气囊外,塞子的大端面位于气囊内;所述气囊和塞子的小端面之间连接有防掉绳。

4.如权利要求1所述的缸盖夹取装置,其特征在于,所述粗糙层间隔设置在气囊的表面。

5.如权利要求1所述的缸盖夹取装置,其特征在于,所述粗糙层为砂带。
