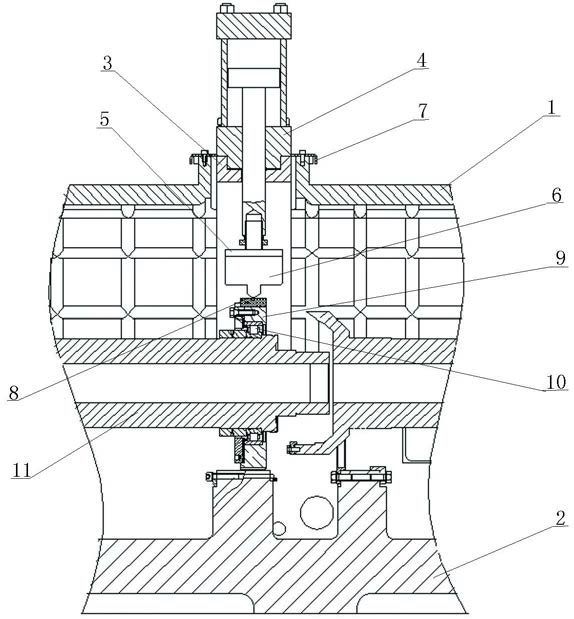

1.一种轴承试验机用的径向加载装置,所述的轴承试验机包括机箱,机箱包括上下连接的箱盖(1)和箱座(2),在机箱内还设置有试验主轴(11),在试验主轴(11)上固定套设有径向加载轴承(10),径向加载轴承(10)外圈固定套设有轴承座(9),其特征在于:所述的径向加载装置包括呈倒“V”型的支架(3),所述的支架(3)上部固定安装有油缸(4),油缸柱塞伸出支架(3)上设置的通孔后,并与传感器安装板(5)固定连接,传感器安装板(5)与荷重传感器(6)固定连接,荷重传感器(6)跟随油缸柱塞上下移动,并将油缸(4)输出的径向载荷施加在轴承座(9)上。
2.如权利要求1所述的一种轴承试验机用的径向加载装置,其特征在于:所述的箱盖(1)上部开设有供油缸(4)穿过的通孔,在油缸(4)外围固定有与通孔配合的密封板(7),密封板(7)边缘通过螺栓与箱盖(1)固定连接。
3.如权利要求1所述的一种轴承试验机用的径向加载装置,其特征在于:所述的支架(3)上部设有凹槽,油缸(4)下部设有与支架(3)上的凹槽相匹配的凸起部分,油缸(4)凸起部分卡设在支架(3)的凹槽内。
4.如权利要求1所述的一种轴承试验机用的径向加载装置,其特征在于:所述轴承座(9)上部设置有缓冲垫(8),所述的荷重传感器(6)通过缓冲垫(8)向轴承座(9)施加载荷,且荷重传感器(6)与缓冲垫(8)为点接触。
5.如权利要求1所述的一种轴承试验机用的径向加载装置,其特征在于:所述的传感器安装板(5)与油缸柱塞通过螺栓固定连接。
6.如权利要求1所述的一种轴承试验机用的径向加载装置,其特征在于:所述轴承座(9)侧壁上设置有对称的两凹槽,所述箱座(2)上固定设置有与凹槽相配合的凸型块(12),凸型块(12)与凹槽相配合使轴承座(9)轴向限位。
