专利号: 2016112177637
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

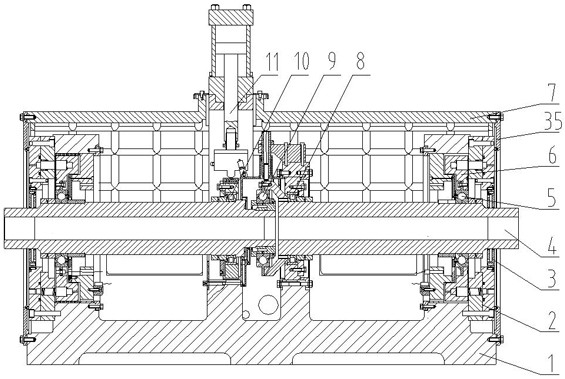

1.一种角接触轴承双转子试验机,包括机座(1),在机座(1)上分别设置有用于装设试验轴承(9)的转子轴、向试验轴承(9)施加径向载荷的径向加载装置(11)、向试验轴承(9)施加轴向载荷的轴向加载装置(2)、监测装置和润滑系统,所述转子轴由内圈转子轴(20)和外圈转子轴(4)组成,试验轴承(9)套设在内圈转子轴(20)的试验端,其外圈与外圈转子轴(4)的试验端固定连接,其特征在于:所述内圈转子轴(20)的浮动端和外圈转子轴(4)的浮动端上各设置有一个轴向加载装置(2),分别通过内圈转子轴(20)和外圈转子轴(4)向试验轴承(9)施加方向相反的轴向载荷;

所述内圈转子轴(20)上还设置有径向加载轴承(10),所述径向加载装置(11)设置在径向加载轴承(10)上方并向径向加载轴承(10)施加载荷,进一步通过内圈转子轴(20)向试验轴承(9)传递径向载荷;

所述外圈转子轴(4)上还设置有陪试圆柱滚子轴承(8),所述监测装置设置在陪试圆柱滚子轴承(8)的上方;

所述陪试圆柱滚子轴承(8)为圆柱滚子轴承,外圈与陪试圆柱滚子轴承座(14)固定连接、内圈通过第一阶梯套(12)轴向限位;在陪试圆柱滚子轴承座(14)上侧还设置有陪试圆柱滚子轴承座压盖(15),陪试圆柱滚子轴承座压盖(15)与机座(1)固定连接;在陪试圆柱滚子轴承座压盖(15)的两端各设置有一个压环(36),压环(36)与陪试圆柱滚子轴承座压盖(15)和机座(1)均固定连接并将陪试圆柱滚子轴承座(14)轴向限位;在陪试圆柱滚子轴承(8)的端部设置有与陪试圆柱滚子轴承座(14)固定连接用于向陪试圆柱滚子轴承(8)提供润滑油的陪试圆柱滚子轴承油气润滑配油盘(13);

所述机座(1)的侧部还分别开设有管线入口(101)、排油口(102)和油气分离出口(103);所述机座(1)上还盖有机盖(7),在在机盖(7)的内表面上均匀设置若干条经向加强筋和纬向加强筋,在机盖(7)的顶部还开设有径向加载机构过孔(701);所述试验机的两端还各设置有一个端盖(33),端盖(33)与转子轴之间设置有轴端封密封盘(3)。

2.如权利要求1所述的一种角接触轴承双转子试验机,其特征在于:所述内圈转子轴(20)的试验端上套设有环下润滑套(22),所述试验轴承(9)套设在环下润滑套(22)上,试验轴承(9)的内圈通过套设在环下润滑套(22)上的第三阶梯套(21)轴向限位;

所述环下润滑套(22)的内壁为阶梯套结构,在端壁上开设有与阶梯套结构连通的液压油孔。

3.如权利要求1所述的一种角接触轴承双转子试验机,其特征在于:所述内圈转子轴(20)为中空轴,且具有多轴肩结构,所述轴向加载装置(2)和径向加载轴承(10)分别设置在两个轴肩处,且径向加载轴承(10)靠近试验轴承(9)设置;所述外圈转子轴(4)为中空轴,其试验端呈圆筒状且内径大于轴身的内径,试验端与轴身的过渡段呈锥形筒状,所述陪试圆柱滚子轴承(8)设置在过渡段与轴身的交汇处。

4.如权利要求1所述的一种角接触轴承双转子试验机,其特征在于:所述径向加载轴承(10)为圆柱滚子轴承,外圈与径向加载轴承座(17)固定连接、内圈通过第二阶梯套(19)轴向限位,在径向加载轴承(10)的端部还设置有与径向加载轴承座(17)固定连接用于向径向加载轴承(10)提供润滑油的径向加载轴承油气润滑配油盘(18)。

5.如权利要求4所述的一种角接触轴承双转子试验机,其特征在于:所述径向加载装置(11)包括油缸支架(1101),油缸支架(1101)呈倒“V”字形,两侧臂的底端分别与机座(1)固定连接,两侧臂的连接处设置有径向加载油缸(1105),径向加载油缸(1105)的油缸柱塞(1104)的下端固定连接有传感器安装板(1103),传感器安装板(1103)的下部固定设置有荷重传感器(1102),所述径向加载油缸(1105)驱动油缸柱塞(1104),带动荷重传感器(1102)将径向载荷施加在径向加载轴承座(17)上。

6.如权利要求1所述的一种角接触轴承双转子试验机,其特征在于:所述试验轴承(9)外侧设置有试验轴承舱盖(16),围成试验舱中并将试验轴承(9)置于试验舱中;所述陪试圆柱滚子轴承座压盖(15)上设置有传感器安装座(23),传感器安装座(23)上连接有安装支架,安装支架深入试验轴承舱盖(16)中;所述监测装置由设置在试验轴承舱盖(16)上的红外温度传感器、设置在安装支架上的非接触式振动传感器和噪声传感器组成。

7.如权利要求1所述的一种角接触轴承双转子试验机,其特征在于:所述轴向加载装置(2)通过陪试角接触轴承(5)向内圈转子轴(20)和外圈转子轴(4)施加载荷;

所述陪试角接触轴承(5)的外圈与陪试角接触轴承座(6)相连接,陪试角接触轴承座(6)包括并列设置的浮动轴承座(25)和配油盘固定座(27),所述陪试角接触轴承(5)的外圈与浮动轴承座(25)固定连接,在浮动轴承座(25)和配油盘固定座(27)之间的空腔内设置有陪试角接触轴承配油盘(31),在配油盘固定座(27)上贯通设置有进油道(34),润滑油气经进油道(34)送入陪试角接触轴承配油盘(31)并依次经过内部设置的陪试角接触轴承配油盘油道(30)和陪试角接触轴承配油盘喷嘴(29)后喷出,对陪试角接触轴承(5)进行油气润滑;

所述轴向加载装置(2)包括并列设置且固定连接的轴向加载外压盖(301)和轴向加载内压盖(203),在轴向加载内压盖(203)上沿圆周方向均匀设置有若干个液压柱塞(202)和若干个预紧弹簧(204),液压柱塞(202)和预紧弹簧(204)向浮动轴承座(25)施加载荷并传递至陪试角接触轴承(5),进而通过内圈转子轴(20)和外圈转子轴(4)向试验轴承(9)施加轴向载荷。
