1.一种具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，包括如下步骤：

1)首先，将石英、钾长石、钠长石、硼砂、Y2O3、苏州土、碳酸锂按质量比SiO2：Al2O3：B2O3：Y2O3：Li2O：Na2O：K2O＝(57-59)：(4-6)：(22-24)：(2-4)：(5-7)：(2-4)：(1-3)进行配料；

2)将配料后的粉料干混并研磨，过筛得到混合物，将混合物在1270-1290℃保温20-

40min，取出倒入水中淬冷制得熔块，将熔块研磨得到A料；

3)将A料、Y2O3、ZrO2以及苏州土按照质量比A料：Y2O3：ZrO2：苏州土＝(82-86)：(4.6-5)：(5-5.4)：(5-7)的配比进行配料，研磨得到B料；

4)将B料和分散剂加入到水中，搅拌混匀配制成釉浆；

5)将釉浆施釉于陶瓷表面，干燥后经辊道窑氧化焰烧成，烧成温度为1100-1140℃，烧成周期为40-50分钟，烧成温度下保温时间为6-8分钟，得到具有光催化功能锆酸钇微晶陶瓷釉。

2.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤2)和步骤3中研磨是在球磨罐中进行的，且熔块：球：水质量比为1:1:0.8，研磨时间为

3-5小时。

3.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤4)中釉浆中水的质量含量为44-50％。

4.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，釉浆中分散剂的质量含量为0.05-0.15％。

5.根据权利要求1或4所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤4)中分散剂为羧甲基纤维素钠。

6.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤5)中采用喷釉方式进行施釉。

7.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤5)中施釉厚度为0.2-0.4mm。

8.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤5)中干燥的温度为60-80℃。

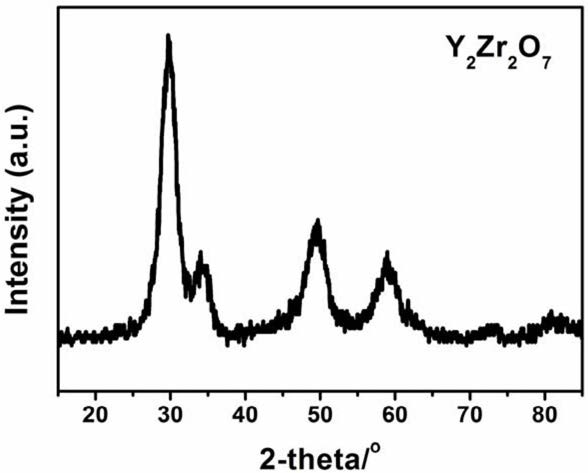

9.根据权利要求1所述的具有光催化功能锆酸钇微晶陶瓷釉的制备方法，其特征在于，步骤5)中烧成气氛为氧化气氛。
