专利号: 2016112184293
申请人: 深圳蓝奥声科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

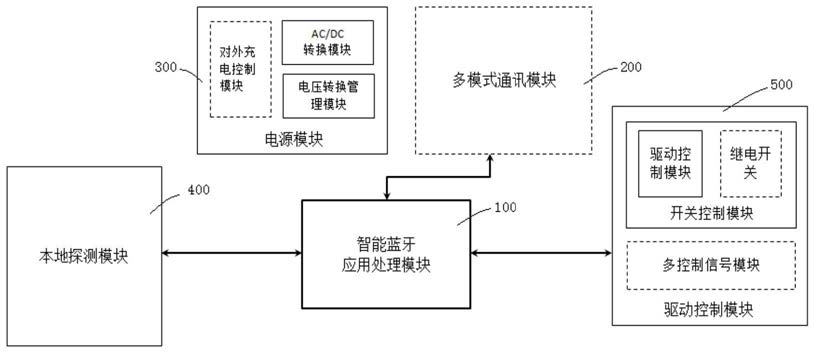

1.一种智能蓝牙信标插座,其特征在于,所述智能蓝牙信标插座包括智能蓝牙应用处理模块、电源模块、本地探测模块和驱动控制模块;所述智能蓝牙应用处理模块包括无线信号模式切换处理模块、蓝牙信号处理模块、信息处理模块和信息配置模块;

所述智能蓝牙应用处理模块基于分时处理,当符合预设定时与/或事件条件时,启动智能蓝牙信标的信号发送,所述智能蓝牙信标包含用于连接的蓝牙设备信息与用于推送服务的关联信息;

当所述智能蓝牙信标插座通过所述蓝牙应用处理模块获得蓝牙无线触发响应时,所述信息处理模块对所述触发响应进行接入处理,并通过所述驱动控制模块控制所连接的外围执行设备的状态;

蓝牙主控端设备在对所述智能蓝牙信标插座进行配置信息的操作时,由所述智能蓝牙应用处理模块的所述蓝牙信号处理模块获得蓝牙触发信号响应,并基于所述无线信号模式切换处理模块的信号与连接模式切换模块的分时处理,由信标信号发送与连接处理模块建立与所述蓝牙主控端设备的连接;

所述信息处理模块基于所述信息配置模块的反馈进行权限识别验证处理,在符合权限时所述信息处理模块按所述配置信息的类别,将所述配置信息写入所述信息配置模块中的相应配置单元;当所述配置信息为标定信息时,写入标定信息配置单元;或当所述配置信息为授权信息时,写入授权信息配置单元;或当所述配置信息为信标模式参数与信息时,写入模式参数配置单元。

2.根据权利要求1所述的智能蓝牙信标插座,其特征在于,通过主控端设备可读取、设置和修改参数与状态,所述参数与状态包括:

1)信标广播标准、信标报文内容、信标发送参数;

2)本地环境传感事件探测模式、参数及探测数据。

3.根据权利要求1所述的智能蓝牙信标插座,其特征在于,所述智能蓝牙信标插座对无线触发设备与/或触发事件获得本地触发响应接入信息,当所述本地触发响应接入信息来自主模式无线触发时,基于无线信号模式切换处理模块的分时处理,对来自本地无线触发设备发送的信号,通过所述智能蓝牙应用处理模块的所述蓝牙信号处理模块获得触发响应信息,并由所述信息处理模块的前端信息处理单元进行触发响应处理;对来自本地触发事件的响应,通过所述智能蓝牙应用处理模块的所述本地探测模块获得所述触发响应信息,并由所述信息处理模块的前端信息处理单元进行触发响应处理;所述智能蓝牙信标插座通过蓝牙信号处理模块感应无线触控设备信号发送模式并由无线信号模式切换处理模块进行模式切换。

4.根据权利要求1所述的智能蓝牙信标插座,其特征在于,当所述智能蓝牙信标插座的所述本地探测模块探测到本地环境传感事件时,所述本地探测模块获得触发响应信息,并由所述信息处理模块的前端信息处理单元将所述触发响应信息基于所述信息配置模块的反馈信息,对所述触发响应信息进行接入前端处理;所述本地探测模块包括环境监测模块、电测量模块、触控感应模块、硬件状态检测模块和RFID读卡模块中至少一个;所述电测量模块包括电能测量模块与/或过载保护检测模块。

5.根据权利要求1所述的智能蓝牙信标插座,其特征在于,蓝牙主控端设备通过所述智能蓝牙信标插座发送不同标准的蓝牙信标广播时,包括信标发送和配置更改;所述信标发送由所述信标信号发送与连接处理模块、信号与连接模式切换模块以及定时与事件切换模块联合处理,将蓝牙信标广播发送出去;对所述智能蓝牙信标插座配置现场更改时,蓝牙主控端设备发送配置更改信息至所述智能蓝牙信标插座中所述智能蓝牙应用处理模块内部的所述蓝牙信号处理模块,再通过所述无线信号模式切换处理模块的处理,所述无线信号模式切换处理模块将所述配置更改信息发送给所述信息处理模块,所述信息处理模块更改所述信息配置模块内部配置信息;对所述智能蓝牙信标插座配置远程更改时,蓝牙主控端设备发送所述配置更改信息至所述智能蓝牙信标插座中多模式通讯模块,所述多模式通讯模块将所述配置更改信息发送给所述信息处理模块,所述信息处理模块更改所述信息配置模块内部配置信息。

6.根据权利要求1所述的智能蓝牙信标插座,其特征在于,所述智能蓝牙应用处理模块中所述信息处理模块进行联动接入接出处理包括由所述信息处理模块中的前端信息处理单元所进行的触发响应接入处理,所述触发响应接入处理包括识别验证处理与/或信息叠加处理,基于信息配置模块反馈的联动授权信息而进行;所述智能蓝牙信标插座基于无线信号强度RSSI值的触发事件与控制的感应包括信标发送服务器模式和客户端信标探测模式;当采用所述信标发送服务器模式时,所述信标发送由信标信号发送与连接处理模块、信号与连接模式切换模块以及定时与事件切换模块联合处理,将蓝牙信标广播发送出去;蓝牙信标广播强度被蓝牙主控端设备以非连接方式检测,当达到蓝牙主控端设备的设置值时,蓝牙主控端设备连接所述智能蓝牙信标插座,所述智能蓝牙信标插座的所述蓝牙信号处理模块连接所述信号与连接模式切换模块,所述信号与连接模式切换模块连接所述信息处理模块;当采用所述客户端信标探测模式时,通过所述智能蓝牙应用处理模块的所述本地探测模块获得触发响应信息,并由所述信息处理模块的前端信息处理单元进行触发响应处理。

7.根据权利要求4所述的智能蓝牙信标插座,其特征在于,所述接入前端处理包括基于所述信息配置模块反馈的联动授权信息而进行的识别验证处理,当根据所述联动授权信息需要时,接入接出处理还包括由所述信息处理模块中的关联信息处理单元进行的关联信息处理;所述关联信息处理包括关联查找、索引、替换和叠加处理;当本地触发响应接入信息为来自主模式无线触发无线呼叫信息或无线定位信息时,对来自本地无线触发设备与/或周边关联无线设备的发送信号,包括网内其它节点的联动散传信号,由所述信息处理模块的前端信息处理单元进行触发响应接入前端处理;由所述信息处理模块中的关联信息处理单元进行关联信息处理。

8.根据权利要求6所述的智能蓝牙信标插座,其特征在于,由所述信息处理模块进行的所述接入接出处理还包括对联动信息的配置接入接出处理;

当所述联动信息的配置接入信息来自网外主控设备时,通过所述多模式通讯模块的通讯接口已选定的接口模块接收所述配置接入信息,使所述配置接入信息通过数据通讯接口被传递给所述智能蓝牙应用处理模块,并由所述信息处理模块对所述配置接入信息进行所述配置接入接出处理,包括将所述配置接入信息写入所述信息配置模块与/或以联动散传方式发送到网内关联节点;当所述联动信息的配置接入信息来自网内“点对点”主控设备时,基于无线信号模式切换处理模块的分时处理,通过无线信号处理模块获得所述配置接入信息的触发响应信息,再经所述信息处理模块对所述配置接入信息进行所述配置接入接出处理,包括将所述配置接入信息写入所述信息配置模块与/或以联动散传方式发送到网内关联节点。

9.根据权利要求1所述的智能蓝牙信标插座,其特征在于,所述智能蓝牙信标插座的触发信息包括无线蓝牙触发信息和本地触发信息,所述信息处理模块将所述触发信息保存到所述信息配置模块;

管理员主端设备向所述智能蓝牙信标插座发送现场蓝牙读取请求时,所述智能蓝牙应用处理模块内部,由所述信息处理模块读取所述信息配置模块的所述触发信息,并通过所述智能蓝牙应用处理模块发送给管理员主端设备;

系统主控设备向所述智能蓝牙信标插座发送远程读取请求时,多模式通讯模块通过网络通讯接口读取所述信息配置模块的所述触发信息,并通过所述网络通讯接口将所述触发信息发送给所述系统主控设备。

10.根据权利要求8所述的智能蓝牙信标插座,其特征在于,对用户设备进行传递授权信息来自网外主控设备时,通过所述多模式通讯模块的所述通讯接口已选定的接口模块接收所述配置接入信息,使所述配置接入信息通过所述数据通讯接口被传递给所述智能蓝牙应用处理模块,并由所述信息处理模块对所述配置接入信息进行所述配置接入接出处理;

对用户设备进行传递授权信息来自网内“点对点”主控设备时,基于无线信号模式切换处理模块的分时处理,通过所述无线信号处理模块获得所述配置接入信息的触发响应信息,再经所述信息处理模块对所述配置接入信息进行所述配置接入接出处理。
