专利号: 2016112188612
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

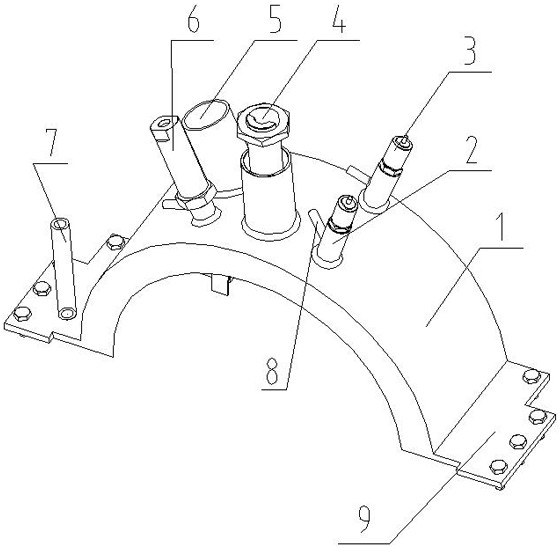

1.一种双转子轴承试验机试验舱,内部开设有用于容纳试验轴承的试验腔,两端还分别开设有与试验轴系对应的圆形轴孔(11),其特征在于:包括上下连接的挡油罩(1)和下底座(10),在挡油罩(1)上分别设置有与试验腔连通的外圈温度传感器套筒(2)、内圈温度传感器套筒(3)、振动传感器套筒(4)和噪声传感器套筒(6),其中外圈温度传感器套筒(2)轴线的延长线与试验轴承的外圈相交,内圈温度传感器套筒(3)轴线的延长线与试验轴承的内圈相交;

所述挡油罩(1)上还设置有与试验腔连通的出油气管道(5)和回油管道(7),出油气管道(5)的管径大于回油管道(7)的管径,出油气管道(5)的内部还设置有金属滤网;

所述外圈温度传感器套筒(2)、内圈温度传感器套筒(3)和噪声传感器套筒(6)的筒壁还连通设置有防污染进风管(8)。

2.如权利要求1所述的一种双转子轴承试验机试验舱,其特征在于:所述外圈温度传感器套筒(2)和内圈温度传感器套筒(3)内分别设置有红外温度传感器,感应端均朝向试验轴承设置;所述振动传感器套筒(4)内设置有电涡流式振动传感器,其感应端靠近试验轴承设置;所述噪声传感器套筒(6)内设置有电容式拾音器,其感应端朝向试验腔设置。

3.如权利要求2所述的一种双转子轴承试验机试验舱,其特征在于:各个传感器均为耐高温260℃传感器。

4.如权利要求1所述的一种双转子轴承试验机试验舱,其特征在于:所述挡油罩(1)上设置有两个固定板(9),固定板(9)通过若干个螺钉与下底座(10)固定连接;所述挡油罩(1)和固定板(9)为一体结构。

5.如权利要求1所述的一种双转子轴承试验机试验舱,其特征在于:所述出油气管道(5)上连接有软管,软管的另一端与油气分离装置的入口相连接,油气分离装置设置有出油口和出气口,其中出油口还通过软管与回油管道(7)相连接。

6.如权利要求1所述的一种双转子轴承试验机试验舱,其特征在于:所述试验腔为圆柱形空腔,在下底座(10)的内壁上还设置有向试验轴承提供润滑油的配油盘。

7.如权利要求1所述的一种双转子轴承试验机试验舱,其特征在于:所述防污染进风管(8)还通过软管与压缩空气气源相连接。

8.如权利要求1所述的一种双转子轴承试验机试验舱,其特征在于:所述两个轴孔(11)的孔径不相等。
