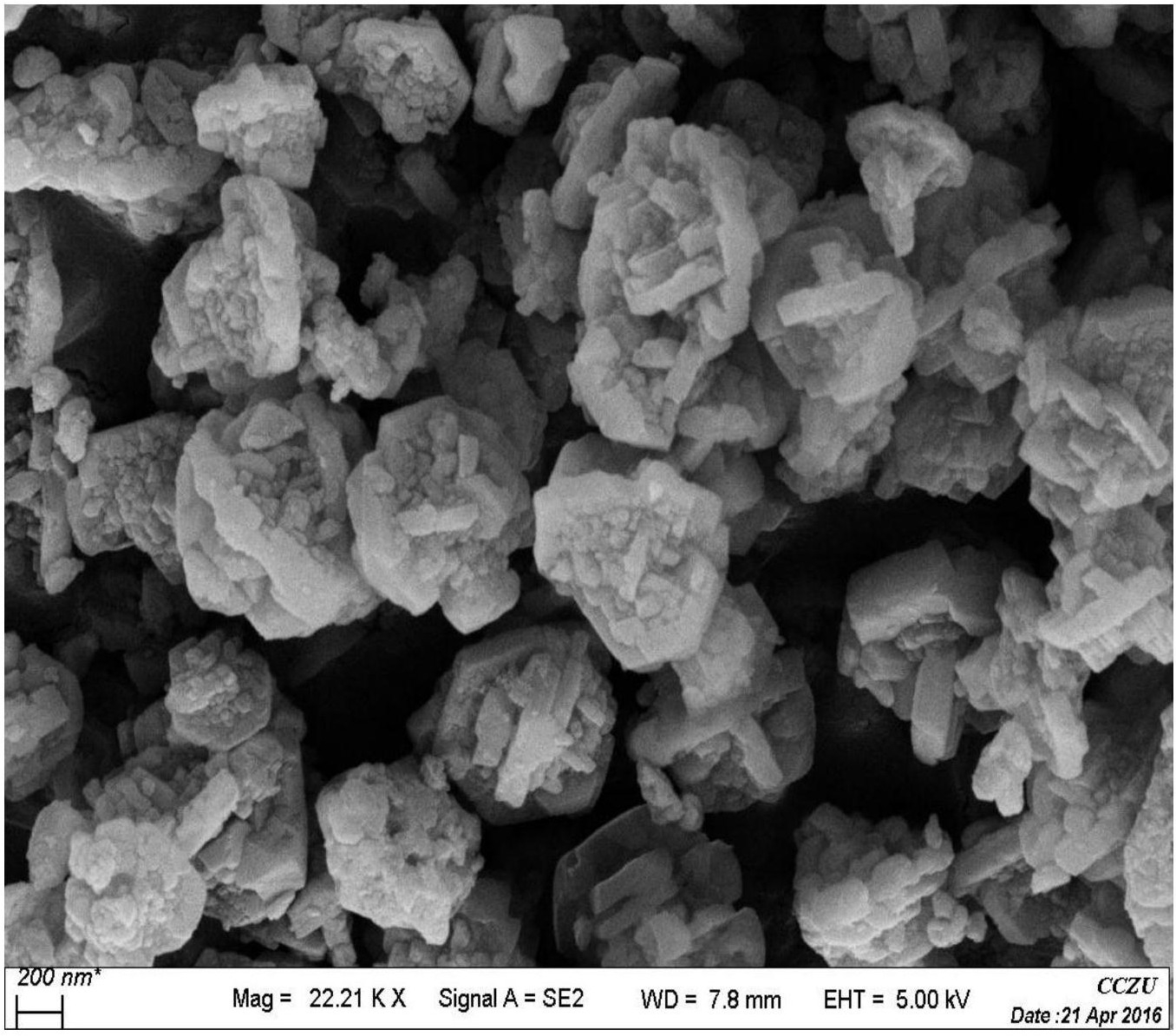

1.一种含晶间介孔的纳米Y沸石积聚体，其特征在于粒径在400 900 nm，比表面积在~

650 780 m2/g，微孔孔容0.23 0.27 cm3/g，介孔孔容在0.16 0.25 cm3/g，介孔孔径在4 9 ~ ~ ~ ~nm，以传统微孔Y沸石为标准，相对结晶度在80 95%。

~

2.权利要求1所述的一种含晶间介孔的纳米Y沸石积聚体的制备方法，其特征在于按照下述步骤进行：（1）在水玻璃中加入一定量的氢氧化钠固体后加入适量蒸馏水，搅拌至体系降至室温，形成混合溶液①；

（2）在混合溶液①中加入一定浓度的铝酸钠水溶液，搅拌均匀后在室温下继续搅拌一定时间；各原料的投料摩尔比以Al2O3：SiO2：Na2O：H2O计为1.0：(6.0~12.0)：(11.0~19.0)：(500 750)；

~

（3）将步骤（2）获得的混合物在高压釜中于60 100 °Ｃ晶化12 36 h，得到含晶间介孔~ ~的纳米Y沸石积聚体。

3.根据权利要求2所述的一种含晶间介孔的纳米Y沸石积聚体的制备方法，其特征在于各原料的投料摩尔比以Al2O3：SiO2：Na2O：H2O计为1.0：(9.0~10.8)：(14.5~15.5)：(580~

680)。

4.根据权利要求2所述的一种含晶间介孔的纳米Y沸石积聚体的制备方法，其特征在于晶化温度为70 80 °Ｃ，晶化时间为12 20 h。

~ ~
